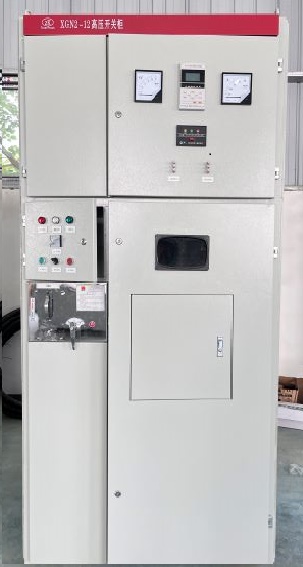

什么是进线柜
进线柜，就是从外部引进电源的开关柜。一般是从供电网络引入10kV电源，10kV电源经过开关柜将电能送到10kV母线，用来引和送的开关柜就是进线柜。
具体来说，进线柜由低压电源（变压器低压侧）引入配电装置的总开关柜。35—110kV及以上电压等级的变电站，进线柜均为变压器低压（10kV）开关柜。即由变压器低压侧输出连接至10kV母线的初始端的第一个柜：称为进线柜，也称为变低进线柜。
什么是出线柜
出线柜，就是从母线分配电能的开关柜。从10kV母线经开关柜送至电力变压器，这个开关柜就是10kV的出线柜之一。
在变压器低压侧安装出口开关柜，将电能经此开关柜送至低压母线，再在低压侧安装若干台低压开关柜，将电能送到各用电处。这些低压开关柜都是出线柜。
如果从就近引入低压系统，则进线接入的低压开关柜同样是进线柜，只是低压而已。从低压母线引出的开关柜，同样是出线柜。
开关柜进线柜的作用
线柜为负荷侧的总开关柜，该柜担负着整段母线所承载的电流，由于该开关柜所联接的是主变与低压侧负荷输出，就显其作用的重要所在。
在继电保护方面当主变低压侧母线或断路器发生故障时，要靠变压器低压侧的过流保护跳开进线柜开关来切除故障。低压侧母线故障要也靠主变压器低压侧的后备保护来切除进线柜开关。变压器差动保护动作也切除变压器低压侧断路器即进线柜。
开关柜出线柜的作用
从10kV母线经开关柜送至电力变压器，这个开关柜就是10kV的出线柜之一。在变压器低压侧安装出口开关柜，将电能经此开关柜送至低压母线，再在低压侧安装若干台低压开关柜，将电能送到各用电处。这些低压开关柜都是出线柜。
以上两种种开关柜都是根据其作用来区分的，在低压和高压中都会用到，而且同一种型号的开关柜（如低压的GGD，高压的KNY28）都可以做进线柜、出线柜或馈线柜。
扩展资料
具体进出线方式：上进下出、下进上出、侧进上出、侧进下出等
1、如果是母线桥进线一定要上进线，如果是电缆最好采用下进线。
2、变压器与低压进线柜的连接方式主要有：铜排侧进线，母线桥柜顶进线及柜底电缆进线。
3、电缆一般都是下进下出，母线上进上出的多一些，具体要看设计师的考虑，包括设备选型、配线方式、土建条件、投资额及业主的口味等等。
|
