一、概述

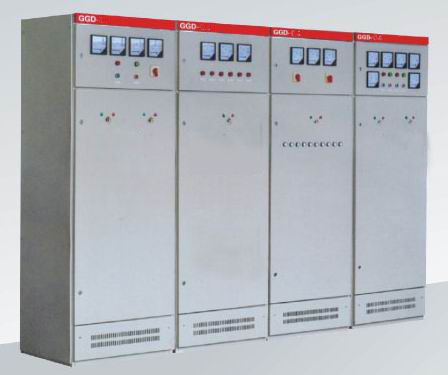

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A配电系统，作为动力，照明及配电设备的电能转换、分配与控制之用。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
GGD型固定式交流低压开关柜符合《低压成套开关设备和控制设备》IEC439-1《低压成套开关设备》GB7251-2005 ,《低压开关设备和控制设备 低压断路器》GB14048.2—94《低压开关设备和控制设备、低压断路器、低压开关、隔离开关及熔断器组合电器》GB14048.3-93等标准。参照国际IEC298的标准，具有“五防”闭锁功能。

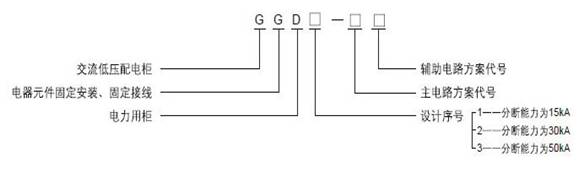

二、规格型号
三、技术参数
|
技术标准编号 |
IEC439，GB7251.1 |
|
外壳防护等级 |
IP30，也可以根据要求在IP20~IP40之间选择 |
|
型号 |
额定电压（V） |
额定电流
（A） |
额定短路开断电流（kA） |
额定短时耐受电流(1S)（kA） |
额定峰值耐受电流（kA） |
|
GGD1 |
380 |
A |
1000 |
15 |
15 |
30 |
|
B |
600 (630) |
|
C |
400 |
|
GGD2 |
380 |
A |
1500(1600) |
30 |
30 |
63 |
|
B |
1000 |
|
C |
|
|
GGD3 |
380 |
A |
3150 |
50 |
50 |
105 |
|
B |
2500 |
|
C |
2000 |
|
外形尺寸（mm） |
高 |
2200 |
|
宽 |
600，800，1000 |
|
深 |
600，800 |
四、基本结构
1、GGD低压开关柜按其用途可分为：受电柜、母线联络柜、, 馈电柜、电动机控制柜、无功功率补偿柜、照明配电柜 。
2、GGD低压开关柜的柜体采用通用柜的形式，柜架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。
3、GGD低压开关柜设计时充分考虑到柜体运行中的散热问题，柜体上下两端均有不同数量的散热槽孔，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
4、柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，能防止门与柜体直接碰撞，提高了产品的防护等级。
5、装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
6、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
五、正常使用环境条件
1、配电柜周围环境温度不高于+40℃，不低于-5℃。
2、配电柜安装使用时，使用地点的海拔高度不超过2000M。
3、配电柜周围空气相对湿度不大于90%（+25℃）。
4、配电柜应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
5、配电柜周围空气相对湿度在最高温度40度时不超过5%，在较低温度时允许有较大的相对温度，应考虑到由于度的变化可能会偶然产生凝露的影响
6、开关柜安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所
7、用户有特殊要求时可与制造厂协商解决
六、订货须知
订货时请提供设备型号及下列资料：
1、低压配电柜产品的全型号及负载设备类型、工况及相关参数；
2、配电柜表面颜色
3、若对开关柜有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货） |
