一、概述

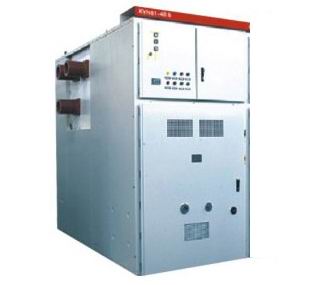

KYN60-40.5(Z)型金属铠装移开式交流金属封闭开关柜（以下简称开关柜）系三相交流50HZ、额定电压40.5KV的户内成套配电装置，断路器可选配ZN85-40.5、VEP-40.5、HD4、VBG等真空断路器和法国阿海珐公司FP等系列六氟化硫断路器，能满足不同用户的要求，作为发电厂、变电站及工矿企业接受和分配电能之用，并对电路起到控制、保护和监测等功能，还可以用于频繁操作的场所。
本产品符合标准 GB3906（3-35KV交流金属封闭开关设备）。 GB/T11022（高压开关设备和控制设备标准的共用技术要求）。 IEC60298（额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备），DL/404（户内交流高压开关柜订货技术条件）。
二、型号说明
三、技术及结构特点
1、柜架按金属封闭铠装移开式结构设计，柜体采用组装结构，结构紧凑，占地面积小。
2、柜体采用冷轧钢板或镀锌薄钢板弯制后，通过高强度螺栓和铆螺母连接而成，表面采用喷塑或镀锌工艺。断路器采用手车落式结构，使产品具有外形美观手车与柜体的配合精度高、互换性好等优点。
3、实现关门操作。开关柜内断路器、接地开关等各项正常操作，都在高压隔离室关闭条件下进行，满足五防要求。
4、开关柜的各功能小室均采用金属隔板封隔，并设有独立的压力释放通道。
5、手车柜内移开通过丝杠螺母摇进装置，方便省力。
四、技术参数
|
参数名称 |
单位 |
数值 |
|
额定电压 |
KV |
40.5 |
|
额定频率 |
HZ |
50 |
|
额定电流 |
A |
1250、1600、2000 |
|
额定短路开断电流 |
KA |
20、25、31.5 |
|
额定峰值耐受电流 |
KA |
50、63、80 |
|
额定短路持续时间 |
S |
4 |
|
额定短时耐受电流 |
|
20、25、31.5 |
|
额定绝缘水平 |
1min工频耐压 |
KV |
95 |
|
雷电冲击电压 |
KV |
185 |
|
外形尺寸 |
|
1400*2800*2600 |
|
防护等级 |
|
外壳IP4X，隔室间及断路器室打开时IP2X |
五、正常工作环境条件
环境温度：+40℃~-15℃；日平均最高温度：+35℃ ；日平均最低温度：5 ℃
地震强度：≤8级
海拔高度：≤2000m
最大相对湿度：≤95％（±25℃） 日平均相对湿度：≤90％月平均相对湿 度：≤85％
水蒸气压力：日平均值不超过 2.2KPa、月平均值不超过1.8 KPa。
周围环境：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
六、订货须知
订货时请提供设备型号及下列资料：
1、产品的全型号及负载设备类型、工况及相关参数；
2、设备表面颜色
3、若有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货）
|
