一、概述

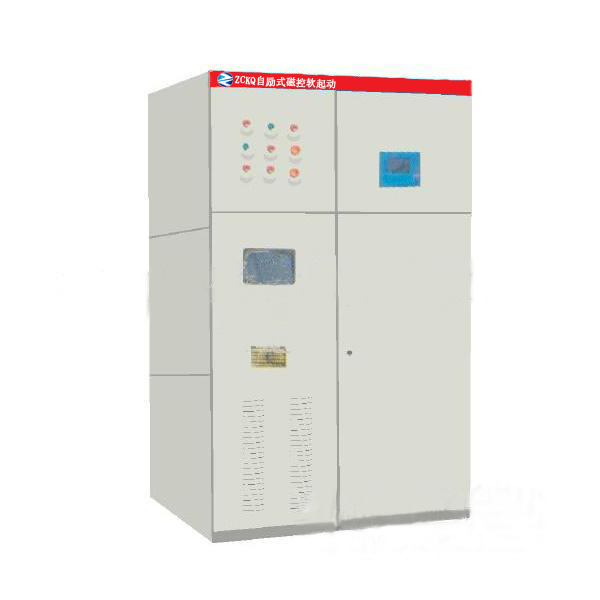

ZCKQ磁控软起动是在电动机的定子回路中串入阻抗可自由改变的磁饱和电抗器，通过闭环控制系统，调整磁通量的大小，平滑改变磁控电抗器的感抗，使感抗在预定的时间内由大到小自动无级减小，实现电动机平稳软起动。

适用于三相50HZ，额定电压0.4KV、3KV、6KV、10KV，额定功率100-20000KW各类负载的鼠笼型异步(同步)电动机，广泛应用于各行业的风机、泵类、压缩机和能够空载起动的各类拖动、升降、牵引等机械中。

二、型号说明

三、技术特点

1、自励式电抗器，不需大容量励磁电源，采用紧耦合结构，容量调节范围广，无需外加控制大电流，无漏磁，噪音小，无谐波污染；
2、采用国内领先的计算机仿真技术，使整个起动过程可预测、可控制、可调整；
3、可选择三种起动电流曲线：恒流、斜坡、突跳以满足不同工况的要求；
4、友好的人机界面，起动参数的设定、调整灵活、方便查询历史曲线；
5、起动电流可在1.5Ie—3.5Ie任意选择（视负载不同），起动过程可确保电网压降最小，电机起动平稳，无机械冲击，无二次浪涌电流冲击；
6、重复使用性好，起动性能不受环境温度影响，可连续起动；
7、免维护，可靠性高，寿命长；

8、可实现软停止。

四、技术参数

1、电动机额定电压：380V，3KV，6KV，10KV；

2、电动机额定功率：100~20000KW；

3、恒流范围：1.5-3.5Ie可调；

4、起动时间：10-60秒可调；

5、控制电源电压：AC380V/50Hz/5A；

6、连续起动次数：2-3 次/小时；

7、防护等级： IP32。

五、正常使用环境条件

1、环境温度：-30℃～+50℃；

2、相对湿度：不超过90%(20℃)，且不得出现凝露；

3、海拔高度：不超过1000m

4、安装地点无导电、无易燃、无爆炸尘埃，无腐蚀金属或破坏绝缘的气体。
六、订货须知

订货时请提供下列资料：

1、提供电机型号、额定功率、定子电流、定子电压、转子电流、转子电压；

2、负载设备类型、工况及相关参数；

2、设备表面颜色

3、若有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货）
