一、概述

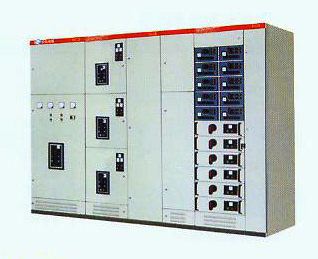

GCS型低压开关柜是在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz，额定工作电压为380V(400)、660，额定电流4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压抽屉式开关柜。该型开关柜适用于电厂、石油、化工、冶金、建材、纺织、高层建筑等行业的配电系统。
GCS型低压柜的设计符合下列标准：
IEC439-1 低压成套开关设备和控制设备
GB7251 低压成套开关设备
ZBK36001 低压抽出式成套开关设备
二、型号说明
三、技术特点
1、该型低压开关柜主构架采用8MF型钢，构架采用全组装式和部分（侧柜和横梁）焊接两种形式。主构架上均有安装孔模数(E=20mm)；
2、该型低压开关柜各功能室相互隔离，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能相对独立；
3、该型低压开关柜与外部电缆的连接在电缆隔室中完成，电缆可以上下进出；
4、该型低压开关柜母线平置式排列装置的动、热稳定性好，能承受80／176kA短路电流的冲击。
四、技术参数
|
序号 |
项目 |
数值 |
|
1 |
主电路额定电压(V) |
交流380(400)、(660) |
|
2 |
辅助主电路额定电压(V) |
交流220、380(440)直流110、220 |
|
3 |
额定频率(Hz) |
50(60) |
|
4 |
额定绝缘电压(V) |
660(1000) |
|
5 |
额定电流(A) |
水平母线 |
≤4000 |
|
垂直母线(MCC) |
1000 |
|
6 |
母线额定短时耐受电流（kA/1s) |
50，80 |
|
7 |
母线额定峰值耐受电流（kA/1s) |
105，176 |
|
8 |
工频试验电压(V/1min) |
主电路 |
2500 |
|
辅助电路 |
1760 |
|
9 |
母线 |
三相四线制 |
A.B.C.PEN |
|
三相五线制 |
A.B.C.PE.N |
|
10 |
防护等级 |
IP30,IP40 |
五、正常使用环境条件
1、低压开关柜周围环境温度：-5℃～+40℃ 日平均≤35%，超过时，需根据实际情况降容运行；
2、空气相对湿度：+40℃时≤50% ,+20℃时≤90% 应考虑到由于温度的变化可能会偶然产生凝露的影响；
3、海拔高度：≤2000米；
4、低压开关柜安装与垂直面倾斜度：≤5℃；
5、该型抽屉式开关柜应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
六、订货须知
订货时请提供以下资料：
1 低压开关柜的全型号包括主电路方案号和辅助电路方案；
2 主电路系统组合序图；
3 辅助电路电气原理图：
4
