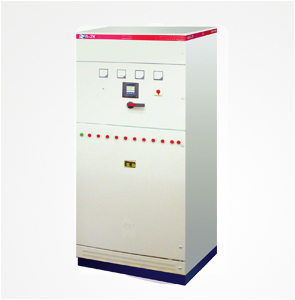

ZDWJ低压无功集中补偿柜

一、概述

ZDWJ低压无功功率补偿装置适用于380V，50Hz三相四线制配电系统的无功补偿系统中，将其与用电设备并联在低压配电母线或变压器的低压侧母线上，作为集中补偿用。

本装置是根据电网功率因数的变化，自动投切电容器组，提高功率因数，调整网络电压，减少输配电系统和变压器的损耗，节省能源，改善电网供电质量。

应用范围

应用极为广泛，可用于工矿企业的变电所、生产车间及民用建筑等的低压电网中，特别适合负荷经常变化、无功功率不稳定的输配电系统。

参照和执行标准

JB/T7113-1993 低压并联电容器装置

GB/T15576-1995 《低压无功功率补偿装置总技术条件》

二、型号说明

三、技术特点
1、采用先进技术，可使不平衡负载的各相功率因数提高到0.95以上；
2、采用容错运行技术，可根据负载的变化、电压的波动和功率因数的高低自动调节无功量，不会因此而出现过补偿或欠补偿的现象，提高无值守状况下装置运行的可靠性；
3、采用自愈式电容器，介质损耗低，体积小，重量轻，容量大，投切电容器速度快，精度高；
4、可改善电网电压质量，降低线损，提高变压器负载率和电器设备的效率；

5、采用专用接触器投切电容，有效的抑制了合闸涌流和高次谐波对电网的影响；

6、具有过压保护和过流保护，操作使用方便。

四、使用环境条件
1、环境温度：-5℃～+40℃；
2、空气相对湿度：≤90％；
3、海拔高度： ≤1000m

4、户内使用，通风良好。

5、安装倾斜度不超过5度。

6、安装地点无易燃易爆危险、无剧烈的冲击及震动、无大量尘埃及无腐蚀性气体存在。

若用户现场不能满足上述《使用环境》的要求，可和我公司联系，以便进行特殊设计。

五、订货须知

订货时须提供下列资料：

1、订购的产品型号、规格、数量；

2、 所配电网、功率、电压、电流、功率因数，有无谐波，含几次谐波；

3、补偿装置进出线方式；

4、设备表面颜色；

5、根据需要，还可另配套提供我司生产的高压开关柜及液阻启动柜。
