一、概述

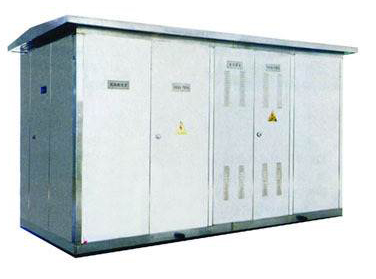

ZYB预装式变电站（也称箱式变电站）是由高压开关设备、配电变压器和低压开关设备三部分组合在一起而构成的作为交流50HZ，10KV电网中，额定容量50-1600KVA成套变配电装置。是按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防 潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行。它替代了原有的土建配电房，配电站，现已成为运用十分广泛的新型的成套变配电装置。

特别适用于城网建设与改造，以及高层楼寓、住宅小区、工业园区、商业中心、空港、码头、油田、学校、厂矿企业等场所。

该变电站参照并符合标准 ：

GB17467 《高压/低压预装式变电站》

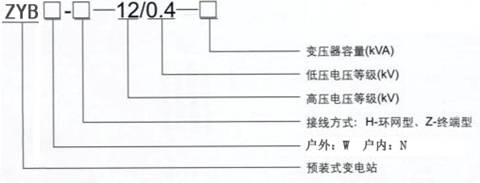

二、型号说明

三、技术及结构特点

1、采用各单元相互独立的结构，分别设有变压器室、高压开关室、低压开关室，通过导线连成一个完整的供电系统。结构紧凑，体积小，占地面积小，高度低，外型美观，能与周围环境协调一致，接线方案灵活多样，运输、安装操作极为方便；

2、功能齐全可靠：可以切断负荷电流，进行全范围的电流保护，有环网（双电源）、终端两种接线供电方式，具备土建变电站的基本功能；

3、户内、户外型，防尘，防潮，抗洪水，耐腐蚀，环境适应性强，组合灵活，进出线从二路到八路，满足多种接线要求；

4、全绝缘，全密封，免维修，防护等级高，完善的机械或电气连锁，满足“五防”要求，具备完善的检测、控制和保护手段。提供了可靠的人身安全保障；

5、简化城市电缆网络系统，节省投资；

6、维护极为简便。

四、使用环境条件　　

1、环境温度：－25℃～+40℃；

2、空气相对湿度：不超过90%（+25℃）；

3、海拔高度：1000m及以下；

4、户外风速：不超过35m/s；

5、地面倾斜度不大于3°；

6、地震水平加速度：不大于0.4m/s，垂直加速度：不大于0.2m/s；

7、无剧烈震动、无火灾、无导电灰尘及对金属、绝缘物有害的腐蚀性、易燃、易爆的场所。

五、订货须知

订货时请提供以下资料：

1、提供型号、规格、数量；

2、负载设备的工况及相关参数；

3、变压器类型及容量；

4、接线方案、电气原理图及对设备和元器件的要求；

5、如有特殊要求（如增加防护等级、使用环境比较特殊等），可与我司协商解决。
