高压开关柜常带负载6KV中型高压电机

高压开关柜常带负载6KV中型高压电机

概述

      高压开关柜常带负载设备大多为高压电机，Y、YR系列中型高压三相异步电动机是分别用来替代JS、JR系列三相异步电动机的新系列产品，与JS、JR系列电动机相比，Y、YR系列电动机具有结构紧凑、效率高、可靠性高等优点。新系列电动机机械性能、电气绝缘性能先进，制造工艺精良，安装维修方便。
     Y、YR系列电动机适用于驱动压缩机、通风机、水泵、破碎机、切削机床、磨煤机等各种通用机械。
     Y、YR系列电动机额定频率为50HZ，采用F级绝缘，从轴伸端看为顺时针旋转。也可以根据用户要求制造成逆时针旋转的电动机。Y系列电动全压直接启动。YR系列电动机启动肘，不得将转子绕组直接短接，必须外接启动变阻器，通过调节外接附加电阻来调节启动转矩。
     Y、YR系列电动机符合国家标准GB755《旋转电机基本技术要求》和 JB／DQ3134，JB／DQ3436《 Y系列中型高压三相异步电动机技术条件》以及JB／DQ3135，JB／DQ34374《YR系列中型高压三相异步电动机技术条件》。

结构特点

    电动机机座用钢材焊接成整体方箱式，外壳防护等级为IP23，根据用户要求也可制成其它防护型式。电动机安装型式为IMB3，冷却方IC01、IC11、IC21、IC31。
   电动机线圈铁芯经真空压力浸漆或整体浸漆后，使绕组具有良好的绝缘性能和防潮性能。
   Y系列转子绕组用铸铝或铜条制成，YR系列转子线圈由F级绝缘绕包铜排制成。
   电动机一般制成单轴伸，Y系列鼠笼型电动机和 H500以下（含 H500）的 YR系列绕线型电动机轴伸带有平键，H560以上（含H560）的YR系列绕线型电动机轴伸带有切向键。
   电动机采用油脂润滑滚动轴承或稀油润滑滑动轴承，可方便地加油和排油。
   出线盒一般装于机座右侧（从轴伸端看），如用户需要也可装于左侧。

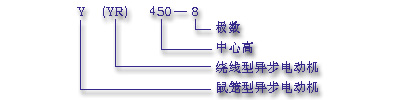

产品型号及含义

技术数据
表一如下:

型号	额定值			额定转速 r/min	效率 %	功率因数 cosφ	Mmax 　────── Mn	转子		重量 kg
型号	功率 KW	电压 V	电流 A	额定转速 r/min	效率 %	功率因数 cosφ	Mmax 　────── Mn	电压 V	电流 A	重量 kg
YR355-4	220 250 280	6000 6000 6000	27.0 30.5 33.0	1473 1473 1473	93.0 93.2 93.4	0.86 0.86 0.86	1.9 1.9 1.9	394 376 408	394 416 429	2240 2500 2540
YR400-4	315 355 400 450 500	6000 6000 6000 6000 6000	37.9 41.1 46.1 51.5 57.1	1474 1475 1476 1477 1479	93.5 93.5 93.8 94.0 94.2	0.86 0.86 0.87 0.87 0.87	1.9 1.9 1.9 1.9 1.9	397 434 478 531 597	492 507 517 521 513	3400 3450 3600 3800 3900
YR450-4	560 630 710 800	6000 6000 6000 6000	63.8 72.2 80.6 90.3	1477 1478 1480 1482	94.4 94.6 95.0 95.0	0.87 0.88 0.88 0.88	1.9 1.9 1.9 1.9	532 600 686 801	650 646 633 608	3800 4100 4300 4500
YR500-4	900 1000 1120 1250	6000 6000 6000 6000	103.0 113.0 126.5 141.0	1481 1484 1484 1484	95.2 95.4 95.4 95.5	0.88 0.88 0.88 0.88	1.9 1.9 1.9 1.9	1019 1191 1300 1429	542 511 525 533	5000 5500 6000 6500
YR560-4	1400 1600 1800	6000 6000 6000	157.0 178.0 198.9	1485 1485 1486	95.7 95.7 96.0	0.89 0.89 0.89	1.9 1.9 1.9	1474 1639 1844	578 593 592	7350 7650 7950
YR630-4	2000 2240 2500	6000 6000 6000	223.0 249.0 276.0	1486 1487 1488	96.0 96.2 96.3	0.89 0.89 0.89	1.9 1.9 1.9	1592 1791 2048	765 759 738	8300 8660 9080
YR400-6	220 250 280 315 355	6000 6000 6000 6000 6000	26.8 30.1 33.8 38.7 42.5	983 983 984 984 985	92.6 92.8 93.0 93.1 93.5	0.83 0.84 0.83 0.84 0.84	1.9 1.9 1.9 1.9 1.9	345 374 408 449 499	399 418 428 437 442	3070 3150 3200 3320 3460
YR450-6	400 450 500 560	6000 6000 6000 6000	48.0 53.4 59.2 66.5	983 984 985 985	93.7 93.8 94.0 94.2	0.85 0.85 0.85 0.85	1.9 1.9 1.9 1.9	439 489 550 622	567 572 562 556	3600 3800 4000 4200
YR500-6	630 710 800 900	6000 6000 6000 6000	74.1 84.0 93.3 104.5	987 988 987 988	94.5 94.6 94.8 95.0	0.87 0.87 0.87 0.87	1.9 1.9 1.9 1.9	938 1073 1254 1253	414 406 390 441	4750 5500 5700 5900
YR560-6	1000 1120 1250	6000 6000 6000	115.0 128.0 142.0	988 988 988	95.2 95.3 95.4	0.88 0.88 0.88	1.9 1.9 1.9	1365 1503 1671	448 456 457	6700 6950 7300
YR630-6	1400 1600 1800	6000 6000 6000	162.0 185.0 206.0	989 989 990	95.5 95.8 95.9	0.87 0.88 0.88	1.9 1.9 1.9	1501 1670 1880	570 586 584	8100 8500 8900
YR400-8	220 250 280	6000 6000 6000	28.7 32.3 36.3	735 735 735	92.3 92.5 92.6	0.80 0.80 0.80	1.9 1.9 1.9	477 514 557	292 308 318	3500 3700 3900
YR450-8	315 355 400 450	6000 6000 6000 6000	41.3 46.0 51.6 57.7	737 737 738 738	92.8 93.0 93.2 93.5	0.82 0.82 0.81 0.81	1.90 1.90 1.90 1.90	559 610 670 745	355 366 373 377	3800 3870 3960 4180
YR500-8	500 560 630 710	6000 6000 6000 6000	63.0 67.8 76.3 86.8	738 738 739 739	93.7 93.9 94.1 94.2	0.83 0.83 0.83 0.83	1.82 1.80 1.83 1.85	734 809 897 1011	431 438 442 441	4660 4900 5050 5280
YR560-8	800 900 1000	6000 6000 6000	97.0 109.4 121.4	741 741 741	94.7 94.7 95.0	0.82 0.83 0.83	1.90 1.90 1.90	1185 1285 1401	419 436 444	6500 6700 6900
YR630-8	1120 1250 1400 1600	6000 6000 6000 6000	138.9 156.0 169.7 193.1	742 742 742 742	95.3 95.3 95.4 95.5	0.82 0.82 0.82 0.82	1.90 1.90 1.90 1.85	1285 1402 1543 1716	541 553 562 578	7900 8200 8500 8800
YR450-10	220 250 280 315 355	6000 6000 6000 6000	31.2 35.4 39.4 44.4 50.0	588 588 588 589 588	91.4 91.7 92.0 92.1 93.2	0.78 0.78 0.79 0.79 0.79	1.90 1.90 1.85 1.90 1.85	339 370 407 452 485	412 429 436 439 461	3700 3850 4000 4200 4400
YR500-10	400 450 500 560	6000 6000 6000 6000	53.9 59.8 67.7 74.3	590 590 591 590	93.0 93.3 93.4 93.6	0.79 0.79 0.79 0.80	1.90 1.90 1.90 1.80	433 488 559 558	577 575 555 627	4600 4800 5000 5200
YR560-10	630 710 800	6000 6000 6000	78.9 88.7 99.7	591 591 591	94.1 94.2 94.3	0.81 0.81 0.81	1.90 1.90 1.90	956 1114 1214	414 398 411	6300 6450 6650
YR630-10	900 1000 1120 1250	6000 6000 6000 6000	112.0 123.7 138.4 154.5	592 592 592 593	94.4 94.5 94.6 94.7	0.82 0.82 0.82 0.82	1.90 1.90 1.90 1.90	1222 1343 1493 1680	457 461 463 458	7000 7500 8000 8500
YR450-12	220 250	6000 6000	33.0 36.2	489 489	90.6 90.9	0.73 0.73	1.90 1.85	413 454	341 352	3700 3950
YR500-12	280 315 355 400 450	6000 6000 6000 6000 6000	40.0 45.1 51.7 56.5 64.4	490 490 490 490 491	91.8 92.1 92.3 92.5 93.8	0.75 0.76 0.76 0.76 0.76	1.90 1.90 1.90 1.90 1.90	593 648 712 793 892	297 306 313 316 315	4500 4650 4800 5000 5730
YR560-12	500 560 630	6000 6000 6000	65.2 72.4 81.7	491 492 492	93.5 93.5 93.8	0.78 0.79 0.78	1.81 1.84 1.90	792 893 1020	399 395 387	5900 6100 6300
YR630-12	710 800 900 1000	6000 6000 6000 6000	95.0 106.0 116.5 129.5	493 493 493 493	93.8 94.0 94.0 94.1	0.78 0.78 0.78 0.78	1.90 1.90 1.90 1.90	1137 1240 1364 1516	390 403 413 411	7850 8200 8600 9000

表二如下:

型号	额定值			效率 %	功率因数 cosφ	Ist ───── In	Mst ───── Mn	Mmax ───── Mn	负载转动惯动 (J)	重量 kg
型号	功率 KW	电流 A	转速 r/min	效率 %	功率因数 cosφ	Ist ───── In	Mst ───── Mn	Mmax ───── Mn	负载转动惯动 (J)	重量 kg
Y355-2	220 250 280 315 355 400	24.9 28.3 31.3 35.2 39.3 44.50	2972 2968 2969 2965 2967 2971	93.15 93.36 93.58 93.79 94.24 94.46	0.912 0.912 0.921 0.919 0.922 0.916	6.59 5.78 6.22 5.48 6.03 6.86	0.71 0.62 0.70 0.61 0.70 0.83	2.46 2.18 2.32 2.07 2.27 2.58	16 18 20 22 24 27
Y400-2	450 500 560 630	48.8 54.4 60.3 68.0	2975 2971 2976 2973	94.83 94.91 95.20 95.31	0.934 0.931 0.937 0.934	6.39 5.70 6.90 6.07	0.77 0.68 0.86 0.76	2.33 2.09 2.50 2.22	30 33 36 39
Y450-2	710 800 900 1000	77.5 87.0 97.8 108.4	2970 2971 2973 2974	95.40 95.54 95.69 95.84	0.924 0.926 0.925 0.926	5.50 5.73 6.15 6.63	0.66 0.71 0.78 0.89	2.07 2.15 2.29 2.46	43 51 55 57
Y500-2	1120 1250 1400 1600	122.0 135.3 151.9 174.7	2974 2977 2973 2976	95.83 95.97 96.08 96.19	0.922 0.926 0.923 0.916	5.89 6.69 5.91 6.75	0.90 1.07 0.94 1.12	2.08 2.34 2.08 2.36	58 67 73 80
Y560-2	1800 2000 2240	196.5 218.8 246.5	2980 2977 2974	96.30 96.41 96.48	0.915 0.912 0.906	6.28 5.58 4.89	0.79 0.69 0.60	2.30 2.05 1.82	86 92 98
Y630-2	2500 2800 3150	266.9 300.1 340.2	2981 2978 2975	96.57 96.66 96.71	0.933 0.929 0.921	6.47 5.69 4.95	0.81 0.71 0.61	2.34 2.07 1.82	105 111 117
Y355-4	220 250 280 315	26.0 29.0 33.0 37.0	1483 1482 1481 1480	93.4 93.6 93.7 93.9	0.86 0.88 0.88 0.88	6.4 6.3 6.3 6.2	1.0 1.0 1.0 1.0	1.80 1.80 1.80 1.80	75 75 85 90	2170 2220 2270 2350
Y400-4	355 400 450 500 560	40.7 45.9 50.1 56.5 63.0	1481 1480 1480 1481 1481	94.0 94.2 94.4 94.6 94.9	0.88 0.89 0.89 0.89 0.90	6.2 6.2 6.2 6.3 6.4	0.9 0.9 0.9 1.0 1.0	1.80 1.80 1.80 1.80 1.80	50 55 60 65 70	2880 3000 3200 3300 3420
Y450-4	630 710 800 900	71.3 80.5 90.2 101.3	1483 1482 1481 1483	95.0 95.1 95.2 95.4	0.90 0.90 0.90 0.90	6.3 6.3 6.3 6.3	1.0 1.0 0.97 1.0	1.80 1.80 1.80 1.80	75 80 85 95	3800 4000 4100 4400
Y500-4	1000 1120 1250 1400	113.0 126.0 140.0 157.0	1484 1485 1484 1484	95.6 95.8 95.7 95.7	0.89 0.90 0.90 0.90	6.2 6.4 6.3 6.3	0.82 0.85 0.85 0.85	1.80 1.80 1.80 1.80	80 105 110 120	5000 5200 5400 5600
Y560-4	1600 1800 2000	180.0 200.0 217.0	1490 1490 1490	96.0 96.2 96.3	0.89 0.90 0.90	6.0 6.0 6.3	0.80 0.80 0.80	2.00 2.00 2.00	550 605 690	6600 6900 7200
Y630-4	2240 2500 2800	248.0 275.0 309.0	1491 1491 1491	96.6 96.7 96.8	0.90 0.90 0.90	6.0 6.0 6.0	0.80 0.80 0.90	1.9 1.9 2.0	635 735 855	8100 8600 9000
Y355-6	220 250	26.5 29.5	986 986	93.3 93.5	0.84 0.84	5.9 5.8	0.83 0.81	1.8 1.8	270 300	2270 2340
Y400-6	280 315 355 400	33.4 37.3 43.2 47.0	991 991 991 991	93.7 93.8 94.0 94.3	0.85 0.85 0.85 0.85	5.8 8.8 5.8 5.8	1.00 1.00 1.00 1.00	1.8 1.8 1.8 1.8	255 270 295 325	2970 3000 3200 3300
Y450-6	450 500 560 630	52.0 57.0 64.0 72.0	983 984 985 985	94.5 94.8 94.9 95.1	0.87 0.87 0.87 0.87	5.6 5.9 5.9 5.7	0.85 0.90 0.92 0.90	1.8 1.8 1.8 1.8	260 295 330 355	3400 3600 3600 3800
Y500-6	710 800 900 1000	81.0 91.1 103.0 114.0	992 992 991 991	95.1 95.3 95.4 95.5	0.87 0.87 0.87 0.87	5.8 6.0 5.8 5.8	0.84 0.84 0.78 0.80	1.9 1.9 2.0 2.0	260 295 335 330	4500 4700 4900 5100
Y560-6	1120 1250 1400	126.4 141.0 154.9	992 992 992	95.8 95.8 95.9	0.89 0.89 0.89	6.3 6.3 6.3	0.80 0.80 0.80	2.0 2.0 2.0	1025 1180 1335	6100 6400 6700
Y630-6	1600 1800 2000	181.0 204.0 227.0	992 992 993	96.2 96.3 96.4	0.88 0.86 0.88	6.0 6.0 6.2	0.80 0.80 0.90	2.0 2.0 2.0	1495 1680 1905	7600 8000 8300
Y400-8	220 250 280	28.4 32.0 35.6	742 741 741	93.1 93.2 93.4	0.80 0.81 0.81	5.3 5.3 5.4	0.95 0.90 0.90	1.8 1.8 1.8	285 300 315	3100 3300 3400
Y450-8	315 355 400 450	40.0 44.0 50.3 56.4	741 741 741 741	93.5 93.6 93.9 94.1	0.82 0.82 0.83 0.83	5.3 5.3 5.2 5.2	0.86 0.86 0.85 0.85	1.8 1.8 1.8 1.8	635 680 735 805	3500 3600 3700 3800
Y500-8	500 560 630 710	62.0 69.3 75.4 85.0	741 741 742 742	94.3 94.5 94.6 94.8	0.85 0.86 0.84 0.85	5.3 5.3 5.3 5.4	0.82 0.82 0.84 0.85	1.9 1.9 1.9 1.9	755 830 895 1020	3910 4150 4300 4540
Y560-8	800 900 1000	96.2 107.6 117.4	743 742 742	95.0 95.1 95.2	0.85 0.85 0.85	5.8 5.7 5.7	0.80 0.80 0.80	2.0 1.9 1.9	1920 2065 2210	6000 6200 6400
Y630-8	1120 1250 1400 1600	131.6 151.0 169.0 187.0	743 743 743 743	95.5 95.5 95.6 95.7	0.85 0.85 0.85 0.85	5.5 5.5 5.5 5.5	0.80 0.80 0.80 0.80	1.9 1.9 1.9 1.9	2365 2530 2740 3005	7600 7800 8100 8500
Y450-10	220 250 280 315 355	29.9 32.5 37.0 41.3 46.7	593 593 593 593 593	92.1 92.4 92.7 92.8 93.1	0.81 0.80 0.80 0.80 0.81	5.0 5.0 5.0 5.0 5.0	0.85 0.85 0.85 0.85 0.85	1.8 1.8 1.8 1.8 1.8	615 755 895 1005 1170	2800 3000 3200 3460 3600
Y500-10	400 450 500 560 630	50.8 57.0 62.5 71.2 78.1	591 592 592 592 593	93.4 93.5 93.9 94.0 94.0	0.82 0.82 0.82 0.82 0.81	5.0 5.0 5.2 5.3 5.4	0.83 0.84 0.85 0.85 0.85	1.9 1.9 2.0 2.0 2.0	1065 1160 1320 1555 1670	4100 4500 4700 4800 5100
Y560-10	710 800 900	86.5 97.4 108.5	593 592 592	94.3 94.4 94.5	0.83 0.83 0.84	5.6 5.6 5.6	0.80 0.80 0.80	2.0 2.0 1.9	3400 3560 3815	5800 6000 6250
Y630-10	1000 1120 1250 1400	122.0 136.0 149.4 167.2	593 593 593 594	94.9 95.0 95.1 95.3	0.84 0.84 0.84 0.84	5.3 5.6 5.7 5.8	0.80 0.80 0.80 0.80	2.0 2.0 2.0 2.0	3625 4530 5055 5630	7100 7500 7800 8100
Y450-12	220 250	31.4 35.0	493 493	91.7 91.9	0.75 0.76	5.0 5.0	0.90 0.90	1.8 1.8	1150 1370	3500 3700
Y500-12	280 315 355 400 450	38.8 42.9 48.4 54.2 60.6	495 495 494 494 494	92.8 93.0 93.3 93.4 93.7	0.75 0.76 0.76 0.77 0.77	5.3 5.3 5.3 5.3 5.3	0.86 0.86 0.86 0.86 0.86	2.0 2.0 2.0 2.0 2.0	1480 1730 2040 2305 2715	4200 4500 4700 4900 5200
Y560-12	500 560 630 710	65.1 73.0 78.9 93.0	492 492 493 493	93.8 94.0 94.1 94.2	0.81 0.81 0.81 0.81	5.0 5.0 5.5 5.5	0.80 0.80 0.80 0.80	1.9 1.9 1.9 2.0	3975 4530 5430 3915	5700 5800 6000 7400
Y630-12	800 900 1000	104.0 117.0 124.7	494 494 494	94.4 94.5 94.5	0.81 0.81 0.81	5.5 5.5 5.5	0.80 0.80 0.80	2.0 2.0 2.0	4775 5290 5985	7600 7800 8000
