概述：

XGN15—24箱型开关柜适用于24kV交流三相50Hz的单、双母线系统中，作为接收和分配电能之用。该开关柜为户内装置，系不靠墙安装。特别适用频繁操作的场合。
适用范围：本说明适用于XGN15—24箱型固定式金属封闭开关设备的小电流规格。本产品符合GB3906—91《3—35kV交流金属封闭开关设备》。

产品使用环境条件：

·环境温度：上限+40℃； 下限—10℃；

·海拔高度不超过1000m；
·相对湿度：日平均值不大于95％，月平均值不大于90％；

·地震裂度不超过8度；没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；
·凝露和污秽条件适用如下情况，通常不出现凝露(每年不超过两次)、但有严重污秽，或者凝露不频繁(每月不超过两次)、但只有轻度污秽。(即符合GB3906—91附录E规定中严酷等级的1级条件使用)

产品系列及主要规格：

1、  型号组成

2、  系列和主要规格

主接线方案及规格

技术参数：

产品外形及结构：

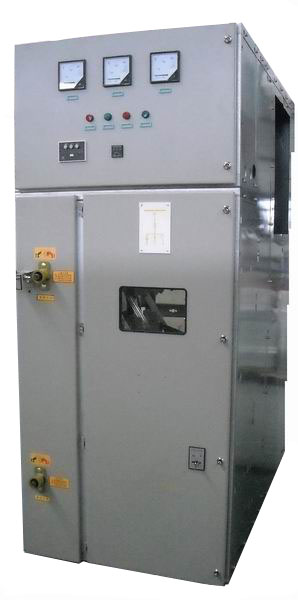

1、产品外形(以装真空断路器为例，见图1、图2)。
　　　　2、开关柜的安装尺寸见图3。
　　　　3、结构慨述
　　　本开关柜为金属封闭箱式结构，柜体骨架由角钢焊接而成，柜内可分为断路器室、母线室、继电器室。室与室之间用钢
　板隔开。
　　　断路器室在柜体下部，断路器的传动由拉杆与操动机构连接，断路器下接线端子与电流互感器连接，电流互感器与下隔离开关的接线端子连接，断路器上接线端子与上隔离开关的接线端子相连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。
　　　开关柜为双面维护，前面检修继电器室的二次元件，维护操动机构、机械联锁及传动部分、检修断路器，后面维修主母
线和电缆终端。
　　　后门的下方设有与柜宽方向平行的接地铜母线，其截面为4×40mmz。
　　　机械联锁：为了防止带负荷分合隔离开关；防止误分合断路器；防止误入带电间隔；防止带电合接地开关；防止带接地刀合闸。

安装、调整与维修：

1、安装
　　　真空断路器在分合闸时产生的动负载，向上、向下约为9840N，此数据提供设计基础时估算基础应力。
　　　　(1) 基础
　　　开关柜基础参考图3进行设计和施工，基础应平整。
　　　　(2) 安装程序及注意事项
　　　　　·将开关柜按排列顺序放置在基础上，调整好成组开关柜的直线度、垂直度、水平度，然后用M12螺栓或用点焊方法
　　　　　　将开关柜紧固在基础槽钢上；
　　　　　·用M12x 30螺栓进行柜间连接；．安装主母线时，打开母线室顶盖板进行安装，安装好后紧固顶盖板，连接母线时接触面应平整、无污物，有污物应除净，涂个性凡士林油；．安装一次电缆，电缆头制作完后，将电缆头固定在支架上，电缆与母线接触面应平整，接触面上涂个性凡士林油后即可连接，并紧固之，电缆施工完后应将电缆室与电缆沟封隔；
　　　　　·连接柜间接地母线，使沿开关柜排列方向连成一体，检查工作接地和保护接地是否有遗漏，接地回路是否连接导通，工作接地电阻应不大于1000p9，保护接地电阻不大于453；
　　　　　·安装二次回路电缆，电缆由机构左侧底穿入，顺侧壁进入继电器室，分接到相应的端子排上，施工时应注意电缆号，端子号不要漏穿或穿错。
2、验收试验及投入运行前准备工作
　　　　(1) 验收试验项目
　　　　　·根据订货资料查对柜内安装的电气元件型号、规格是否相符；
　　　　　·检查紧固件是否松动，发现有松动的应予拧紧；
　　　　　·检查母线连接处，接触是否严密，如有接触不良，应进行调整；
　　　　　·手动操作隔离开关、断路器、机械联锁程序等3—5次，应灵活无卡滞现象，且应动作准确，程序无误；
　　　　　·检查断路器、隔离开关的机械特性，是否符合其本身规定的要求；
　　　　　·检查二次接线是否符合图纸要求，在主回路不通电情况下，对二次回路通电进行动作试验，应符合二次接线图的
　　　　　　要求；
　　　　　·主回路电阻测量，因本开关柜方案多，各相电阻值尚待确定，暂定测量部位为断路器，断路器不超过其标准规定值，测量方法采用直流压降法，通以100A直流电流，测其电压降；
　　　　　·二次回路绝缘强度试验，在导体与外壳之间，施加交流50Hz，电压2000V，历时1min，应无击穿放电现象，二次回路中有电子器件部分，试验电压由制造与用户商定；
　　　　　·主回路工频绝缘电压试验，在相对地和相间，施加交流50Hz，根据开关柜的额定电压，按GB311．1规定值的85％历时1min应无击穿闪络现象。
　　　　(2) 投入运行准备工作
　　　　　·活动部位需注油处，应注润滑油；
　　　　　·接通控制、信号、照明等电源；
·在隔离、断路器等处于分闸状态时，给主母线送电，即合上进线断路器柜；
　　　　　·合上有电压互感器的开关柜的隔离，检查电压表是否正确，若正确继续往下进行；
　　　　　·合上避雷器、站内用变压器的隔离及有关辅助电器使其投入运行；
　　　　　·依次合上馈线柜断路器，检查电流表是否正确。
3、维护与检修
　　　　(1) 开关柜投入运行后，监视和维护工作如下：
　　　　　　观察主母线和电气连接处母线，如发现母线过热变色应进行检修；
　　　　　　观察照明、控制、信号电源是否正常；记录断路器的动作次数。
　　　　(2) 检修
　　　　　　开关柜检修，有故障检修和定期检修，故障检修是为防止故障运行和防止事故扩大，在发现故障出现或断定即将出现时，立即对故障部位进行检修，及时排除故障。
　　　　　　定期检修，按运行规定按时进行，检修内容如下：
　　　　　·清扫各部位尘土，特别是绝缘表面的尘土：
　　　　　·检修程序锁和机械联锁，动作保持灵活可靠，程序正确；
　　　　　·按断路器、隔离开关、操动机构等电器的规定进行检修、调试；
　　　　　·检查电器接触部位，接触情况是否良好，检测接地回路，保持连续导通；．紧固各螺钉、销钉。

包装、动输、存放：

1、包装
　　　　(1) 开关柜的包装及标志应按XGN□—24BG规定。
　　　　(2) 主母线单独包装。
　　　　(3) 包装前所有导电接触面，均应涂中性凡士林油。

(4) 开关柜应随箱供给下列文件
　　　　　　·产品合格证明书；
　　　　　　·装箱单；
　　　　　　·安装使用说明书；
　　　　　　·主回路系统图；
　　　　　　·附件。
2、运输
　　　　(1) 开关柜可以用铲车搬卸和运输，也可用吊车搬卸。
　　　　(2) 搬运时不许倾斜、倒置和遭受剧烈运动。
3、存放
　　　　(1) 开关柜应存放在干燥的地方；
　　　　　　　　　　　　　　　　　　(2) 应防止雨淋，以免产生受潮。
　　　　(3) 开关拒开箱后，不得随意拆卸电器元件及零部件。

订货时用户须提供下列资料：
　　　　　　　　　　　　　1、主结线方案编号及单线系统图、排列图；
　　　　　　　　　　　　　2、二次回路接线原理图、端子排列图，如端子无排列图时按制造厂规定：
　　　　　　　　　　　　　3、开关柜内的电器元件的型号、规格、数量；
　　　　　　　　　　　　　4、主母线、支母线的材质、规格，否则按制造J—规定供应；
