在选购电流互感器配件时，我们通常会考虑选多大容量及参数值最合适，因为每台设备所要求的容量参数不一样，所以其电流互感器容量参数也会有所不同，那么我们应该怎样选择电流互感器容量呢？介绍以下几点方法，希望能够帮助到大家。

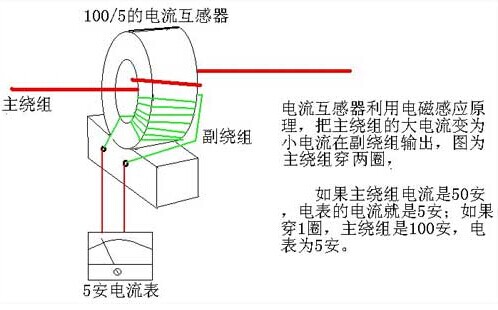

电流互感器外形结构图
电流互感器的选择方法：
一．电流互感器额定电压的选择
电流互感器额定电压不小于装设点线路额定电压即电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。
二．根据一次负荷计算电流IC选择电流互感器变比;
1、电流互感器额定一次电流
电流互感器的额定一次电流（Ipn）应根据其所属一次设备负荷的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（Icth）、额定短时热电流（Ith）及动稳定电流（Idyn）。
同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求
额定一次电流（Ipn）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。
电流互感器变比选择
电流互感器一次额定电流I1n和二次额定电流I2n之比，称为电流互感器的额定变流比，Ki=I1n/I2n≈N2/N1。 式中，N1和N2为电流互感器一次绕组和二次绕组的匝数。 电流互感器一次侧额定电流标准比(如20、30、40、50、75、100、150(A)、2Xa/C)等多种规格，二次侧额定电流通常为1A或5A。其中2Xa/C表示同一台产品有两种电流比，通过改变产品顶部储油柜外的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2Xa/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流(即计算IC)。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。
三．根据二次回路的要求选择电流互感器的准确度并校验准确度;
额定二次电流及负荷
1 .额定二次电流
电流互感器额定二次电流（Isn）有1A和5A两类。对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。如扩建工程原有电流互感器采用5A时，额定二次电流可选用5A。
一个厂站内的电流互感器额定二次电流允许同时采用1A和5A。但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。
2. 二次负荷
电流互感器的二次负荷可用阻抗Zb (Ω)或容量Sb (VA)表示。二者之间的关系为：
当电流互感器额定二次电流Isn为5A时，数值Sb＝25Zb ，当电流互感器额定二次电流Isn为1A时， Sb＝Zb。
保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。
由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。
电流互感器的二次负荷额定值（Sbn，以VA表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA。在某些特殊情况，也可选用更大的额定值。
电流互感器准确度选择及校验
所谓准确度是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。我国电流互感器的准确度和误差限值如表1所示，对于不同的测量仪表，应选用不同准确度的电流互感器。
准确度选择的原则：计费计量用的电流互感器其准度为0.2～0.5级;用于监视各进出线回路中负荷电流大小的电流表应选用1.0—3.0级电流互感器。为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷(伏安)，互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。准确度校验公式：S2≤S2n。
二次回路的负荷l：。取决于二次回路的阻抗Z2的值，则：
S2=I2n2|Z2|≈I2n2(∑|Zi|+ RWl+RXC)
或S2V1≈∑Si+I2n2(RWl+RXC)
式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中全部接头、触点的接触电阻，一般取0.1Ω，RWL为二次回路导线电阻，
计算公式化为：RWL=LC/(r×S)。
式中，r为导线的导电率，铜线r=53m/(Ωmm2)，铝线r=32m(Ωmm2)，S为导线截面积(mm2)，LC为导线的计算长度(m)。
设互感器到仪表单向长度为L1，
则：
L1互感器为星形接
LC=L1两相V形接线
2L1一相式接线
继电保护用的电流互感器的准确度常用的有5P和l0P。保护级的准确度是以额定准确限值一次电流下的最大复合误差ε%来标称的(如5P对应的ε%= 5%)。所谓额定准确限值一次电流即一次电流为额定一次电流的倍数(n=I1/I1n)，也称为额定准确限值系数。即要求保护用的电流互感器在可能出现的范围内，其最大复合误差不超过ε%值。
四．校验动稳定度和热稳定度。
在实际选购中，电流互感器的选择，尤其是电流互感器变比的选择都非常重要， 关乎设备的正常运行，只有选择正确，设备才能正常运行和使用。
|
