晶闸管中频电源控制板，是使用频率400—10KHZ的中频电源，主要由电压调节器，电流调节器，移项控制，过流保护，过压保护，启动演算电路，逆变频率跟踪，逆变 脉冲形成，脉冲放大及脉冲变压器组成。其核心部件采用美国生产的高性能，高密度，大规模专用DLJ集成电路，使其内部电路除调节器外。其余均实现数字化，整流器触发部分不需要任何调整，而且可靠性高，脉冲对称度高，抗干扰能力强，反应速度快等特点又由于有相序自适应电路，无需同步变压器，所以，现场调试中免去了调相序对同步的工作，仅需把KP晶闸管的门极线接入控制板相应的接线端上，整流部分变能投入运行。
逆变采用特殊的扫频使零压软启动方式，启动性能优于普通的扫频式零压软启动电路和零压软启动电路。并设有自动重复启动电路和全电压启动电路，重复启动电路，使启动成功率达到100%；全电压启动电路设有给定限幅电路，当电源偶尔启动失败时，它能使电压电流控制在一定范围内，并在电源启动成功后使中频电流电压平稳上升。以满足电源频繁快速启动的功能。
使用范围
适用于400---10000HZ的各种晶闸管并联中频电源。

 正常使用条件
   1）海拔不超过2000米。
  2）环境温度不低于+20C，不高于+400C，
  3）空气最大相对湿度不超过90%（200C±50C）。
  4）运行地点无导电粉尘及爆炸性尘埃，无腐蚀性气体和蒸汽。
   5）无剧烈振动和冲击。

对冷却水的要求：
   1）硬度：   CaO   mg)  一般情况下 ＜10
   2）溶解性固体：        ＜300mg/L
   3）PH值：               7~7.5
   4）碱度 ：             ＜60mg/L
   5）进水温度：          50C~370C
   6）出水温度：          ＜600C
   7）进水压力：         0.15~0.4MPa
 主要技术参数
    1）主电路进线额定电压：100~660V（50HZ）
    2）控制供电电源：单相17V/3A
    3）中频电压反馈信号：20v/15mv.
    4)  电流反馈信号15V/5mv。
    5） 整流触发脉冲移项范围：a=0~1300
    6)  整流触发脉冲不对称度：小于10。
    7） 整流触发脉冲信号宽度≥600us，双窄，间隔600。
    8） 整流触发脉冲特性：触发脉冲峰值电压≥12V。
                           触发脉冲峰值电流≥1A。
                           触发脉冲前沿陡度≥0.5A/us.
9) 逆变频率：400~10000HZ。
10) 逆变触发脉冲信号宽度：35us
11) 逆变触发脉冲特性：峰值电压≥22V
                      峰值电流≥3A
                      触发脉冲前沿陡度≥2A/us
中频电源控制板工作原理
    整个控制电路除逆变末级触发单元外，做成一块印刷电路板结构。功能上包括电源，整流触发，调节器，逆变触发，启动演算等，除调节器为模拟运算电路外，其余均为数字电路。
  组成该控制板的核心集成电路为U10，型号为DLJ它是一块专用大规模数字集成电路板，有3路时钟输入口，35路输入/输出口，内部功能包括整流移项触发，相序自适应，逆变触发，逆变引前脚锁定，逆变重复启动，过流保护，过压保护，缺相保护，水压底保护，控制板欠压保护，另外还有外部故障输入保护。
1） 整流触发工作原理
这部分电路包括三相同步，相序自适应，压控时钟，数字触发，末级驱动等电路。
     三相同步信号直接由晶闸管的门极线K4，K6，K2，从主电路的三相进线上取得。由R8，C5，R9，C6，R10，C7进行滤波，再经6只光电耦合器进行电位隔离，获得6个相位互差60度的矩形波同步信号，输入到U10的输入口。
     在U10的内部有相序自适应电路，确保了中频电源的三相交流输入可以不分相序。
2） 逆变部分工作原理
     本电路逆变触发部分，采用的是特殊扫频式零压软启动，只需取一路中频电流反馈信号，其本质上相当于它激转自激电路，属于平均值反馈电路。由于主回路上无需附加任何启动电路，不需要预充磁或预充电的启动过程，因此，主电路得一简化，调试过程简单。
启动过程大致是这样的，在逆变电路启动前，先以一个高于槽路谐振频率的它激信号去触发逆变晶闸管，当电路检测到主电路开始有直流电流时，便控制它激信号的频率从高向低扫描，同时继续加大主回路的直流电流，当它少许信号频率下降到接近槽路谐振频率时，中频电压便建立起来，并反馈到自动调频电路。自动调频电路一旦投入工作，便停止它激信号的频率往低扫描的动作，转由自动调频电路控制逆变动作引前脚，使设备进入稳态运行。
     若一次启动不成功，及自动调频电路没有抓住中频电压反馈信号，此时，它激信号便会一直扫描到最低频率，重复启动电路一旦检测到它激信号进入到最低频段，便进行一次再启动。把它激信号再推到最高频率，重新扫描直至启动成功。重新启动的周期约为0.5秒种。
     控制板接线端子与参数

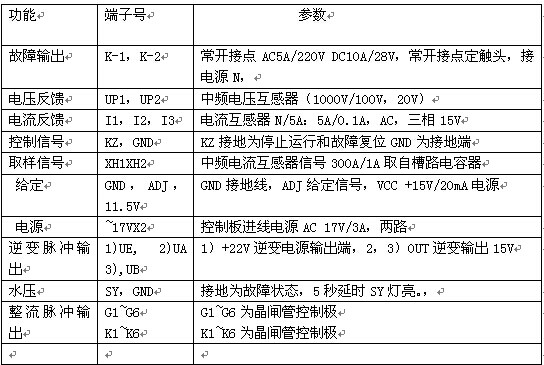

     控制板共有35个接线端子，端子排列参见图一，各端子功能见表

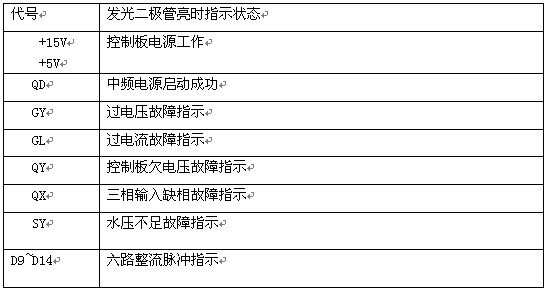

发光二极管工作状态

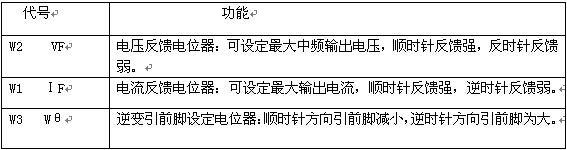

电位器

调试
1） 调试需准备的工具
一台20M示波器，若示波器的电源线是三芯插头时，注意接地线千万不能接，示波器外壳对地需绝缘，示波器的X轴，Y轴均需校准， 探头需在测试信号下补偿好。
若无高压示波器探头，应用电阻做一个分压器，以适应600V以上电压的测量。
一个≤500Ω：≥500W的电阻性负载。
2） 整流部分的调试
为了调试的安全，调试前应该使逆便桥不工作。例如：把平波电抗器的一端断开，再在整流桥直流端接入一个≤500Ω≥500W的电阻性负载。电路板上的IF微调电位器W1顺时针旋至最高端，（调试过程发生短路时，可以提供过流保护）。把主控板上的DIP开关拨在ON位置，用示波器做好测量整流桥输出直流电压波形的准备，把面板上的给定电位器逆时针旋至最小。这时可以送电了。
合控制电源开关，控制变压器得电，主控板得电，逆变脉冲板灯亮，电源指示灯亮。按主电路合闸，主接触器吸合， 主电路得电。指示灯亮。再合中频启动开关。关机时由后向前依次进行。
 送上三相交流电后（不分相序），检查是否有缺相报警指示，若有，可以检查进线是否缺相，主控板上K4，K6，K2线是否连上。
 把面板上的给定电位器顺时针旋大，直流电压波形应该几乎全开放（a=00) ,6个波头都全在，若中频电源为380V输入，此时的直流电压表应指示在530V左右。再把面板上的给定电位器逆时针旋至最小，直流电压波形几乎全关闭，此时a=1200。输出直流波形在整个移相范围内应该是连续平滑的。
 若在调试中，发现出不来6个整流波头，则应检查6只整流晶闸管的序号是否接对，晶闸管的门极是否接反或者短路
在此过程调试中也检查了面板上的给定电位器是否接反，接反了则会出现直流电压几乎为最大，只有把给定电位器顺时旋到头时，直流电压才会减小的现象。
在停电状态下，把逆变桥接入，是逆变触发脉冲投入，取掉整流桥两短的电阻性负载。把电路板上的W2，VF微调电位器顺时针旋至最高端，（调试过程发生逆变过电压，可以提供过压保护）。主控板上DIP开关拨在OFF位置，面板上的给定电位器逆时针旋至最小。上电数秒后，把面板上的给定电位器顺时针慢慢地旋大，这时逆变桥会出现两种工作状态，一种是逆变桥导通，另一种是逆变桥直通。此时需要的是逆变桥直通，若逆变桥为启振状态，可在停电的状态下，调节中频电流互感器的极性。就不会启振了，在缓慢旋大面板上给定电位器的操作中，应密切注意电流表的反应，若电流表的指示迅速增大，则应迅速把给定电位器逆时针旋下来，此时说明电流取样部分有问题，系统处于电流开环状态，应检查电流互感器是否接上，接线是否正确。正常的表现是随着给定电位器的缓慢加大，电流表的指示也跟着增大，当停止旋转给定电位器时，电流表的指示能稳定的停在某一刻度上，
 当出现直通现象时，把面板上的给定电位器顺时针旋大是电流表的指示接近额定值的50%左右。用交流电压表测量11，12，13，三个接线端子间的电压，三个电压应该是基本相等的，若相差太大，说明电流互感器的同名端接错，必须改对，否则会影响电流调节器的正常工作。
继续把面板上的给定电位器顺时针旋到最大，电流表的指示应该接近额定值。逆时针调节主控制板上的W1电流反馈电位器，是直流电流表指示到额定输出电流，完成了额定电流的整定。
这样整流桥的调试就基本完成，可以进行逆变桥的调试了。
当调试场地的电源供不出装置的额定电流时，额定电流的整定，可放在现场满负荷运行时进行。但是，应先在小电流的状况下，判定一下电流取样回路工作是否正常。
3） 逆变部分的调试
首先检查逆变晶闸管的门极线连接是否正确，逆变末级上的LED亮度是否正常，不亮则说明逆变末级的E和C接线端子接反了，再把主控板上UA对外的连线解掉，看熄灭的LED逆变末级是否处在逆变桥的对角线位置。
把主控板上的DIP开关拨在OFF位置，把面板上的给定电位器逆时针旋到底，把Ｗ2　ＶＦ微调电位器顺时针旋到最大。这时，把面板上的给定电位器顺时针梢微旋大，使它激频率开始从高往地扫描。逆变桥进入工作状态，开始起振，当中频电压达到150V~200V时QD发光二极管亮，启动成功。若不启振，表现为它级信号反复作扫频动作，可调节中频电流互感器的极性，若启振，但中频电压达到150V~200V时，逆变又失败，QD发光二极管不亮，可逆时针方向调节电位器W3增大逆变引前脚。
4） 整定逆变引前脚
逆变启动成功QD发光二极管亮后，可作整定逆变引前脚的工作。当中频电压升到300V时，调整主控板上W3微调电位器，是直流电压升到220V，此时中频电压与直流电压的比植为1.35左右。
5） 额定输出电压的整定
在轻负荷的情况下整定额定输出电压，把面板上的给定电位器顺时针旋大，使输出的中频电压上升，调功电位器以旋至最大，输出电压还不到额定植，此时逆时针调节主控板上Ｗ2　ＶＦ微调电位器，是输出的中频电压达到额定植。这时电源就调试完成了。

使用注意事项
１）晶闸管装置在作绝缘耐压测试时，请取下主控制板，否则可能造成主控板永久性损坏。
２）内部电路及参数的更改，恕不另行通知。
３）如果在使用中造成控制板以外的零件顺损坏，本公司概不负责。
４）ＤＬＪ器件是一种ＣＭＯＳ器件，使用时应注意，两个引脚之间严禁短路，否则将损坏芯片。
１３－１过压保护
　　　控制电路上已经把过压保护电平固定在额定输出电压的１.２倍，如不合适可改变控制板上的Ｒ４８电阻值，减小电阻过电压保护电平增高，反之减小。
１３－２过电流保护
　控制电路上已经把过电流保护电平固定在额定直流电流的１.４倍，当进行反馈信号整定时，过电流保护就自动设定好了。若１.４倍不合适可改变控制板上的Ｒ５１电阻值，减小电阻Ｒ５１过电流保护电平增高，反之减小。
