三相异步电动机原理

三相异步电动机是感应电机的一种，定子通入电流以后，部分磁通穿过短路环，并在其中产生感应电流。短路环中的电流阻碍磁通的变化，致使有短路环部分和没有短路环部分产生的磁通有了相位差，从而形成旋转磁场。通电启动后，转子绕组因与磁场间存在着相对运动而感生电动势和电流，即旋转磁场与转子存在相对转速，并与磁场相互作用产生电磁转矩，使转子转起来，实现能量变换。

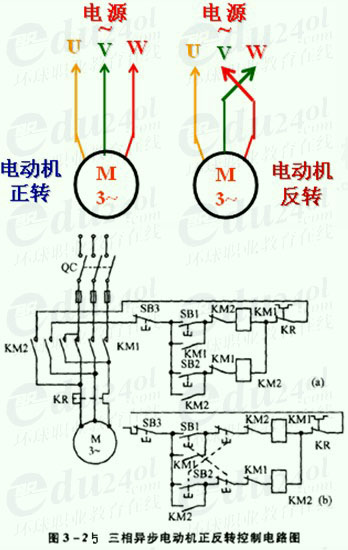

三相异步电动机正反转电路原理图

三相异步电动机的旋转方向与旋转磁场的旋转方向一致，而旋转磁场的旋转方向取决于三相电流的相序。因此，要改变电动机的旋转方向，必须改变三相交流电的相序。实际上，只要将接到电源的任意二根联线对调即可。

三相异步电动机的正、反转方法：任意调换电源的两根进线，电动机反转。

为此，只要用两个交流接触器就能满足这一要求，当正转接触器KMI工作时，电动机正转；当反转接KM2工作时，由于调换了两根电源线，所以电动机反转。

如果两个接触器同时工作，那么将有两根电源线通过它们的主触头而使电源短路。所以对正反转控制线路最根本的要求是：必须保证两个接触器不能同时工作。这种在同一时间里两个接触器只允许一个工作的控制作用称为联锁或互锁。

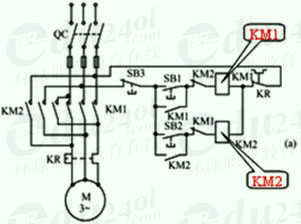

在图（a）所示的控制电路中，正转接触器KM1的一个常闭辅助触头串接在反转接触器KM2的线圈电路中，而反转接触器的一个常闭辅助触头串接在正转接触器的线圈电路中。这两个常闭触头称为联锁触头。这样一来，当按下正转起动按钮SB1时，正转接触器线圈通电，主触头KM1闭合，电动机正转。与此同时，联锁触头断开了反转接触器KM2的线圈电路。因此，即使误按反转起动按钮SB2，反转接触器也不能动作。

但是这种控制电路有个缺点，就是在正转过程中要求反转，必须先按停止按钮SB3，让联锁触头KM1闭合后，才能按反转起动按钮使电动机反转。这给操作带来不便。

为了解决这一问题，在生产中常采用复式按钮和触头联锁的控制电路

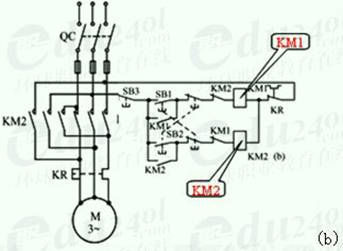

在图（b）中，当电动机正转时，按下反转起动按钮SB2，它的常闭触头断开，使正转接触器线圈KM1断电，主触头KM1断开。与此同时，串接在反转控制电路中的常闭触头KM1恢复闭合，反转接触器线圈KM2通电并自锁，电动机便反转。同时，串接在正转控制电路中的常闭触头KM2断开，起联锁保护作用。
