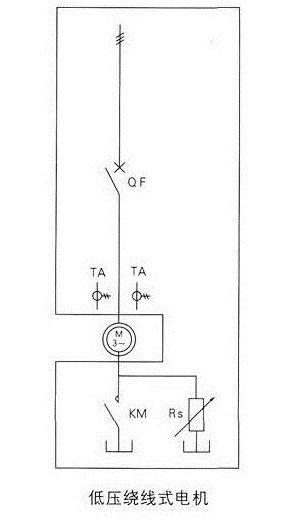

绕线式液体水电阻柜启动原理图

根据电机学理论我们知道：对于绕线式异步电动机来说，当电网电压及频率不变时，在绕线式电动机转子回路串入适当的电阻，一方面可以减小起动电流，另一方面又可以增加起动转矩，由此可见我们若能让串入转子回路中电阻随电动机转速增加而相应减小，那么我们就能在起动过程中始终使电动机获得较大起动转矩及最小起动电流。

水阻柜就是利用这一原理，在被控绕线电动机的转子回路中串入特殊配制的电解液作为电阻，并通过调整电解液的浓度及改变两极板的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求，从而使电动机获得最大起动转矩及最小起动电流，进而平稳起动。

ZYQR系列绕线式电机水阻柜是我公司利用液体电阻技术，专为改善大中型绕线式异步电动机的起动性能而研制的新一代起动器。可广泛用于水泥，化工，冶金，矿山，电力等行业75～20000kw绕线式异步电动机,解决了大中型电机起动难的问题，该问题已作为起动器的最新换代产品在全国两千家企业使用，其卓越的起动性能受到广大用户的普遍好评。

【水阻柜】性能特点

绕线式水阻柜/液体水电阻启动柜性能特点：

•起动性能远优于频敏变阻器、油浸变阻器、铸铁电阻等起动器。

•起动电流小：小于电机额定电流的1.3倍，可连续起动5-10次。

•平滑起动：对设备无机械应力冲击，可延长机械设备及电机的寿命。

•可低压起动：6千伏电机5.5千伏、380伏电机340伏可顺利起动。

•结构简单、可靠，全部操作自动化，安装、维护方便。

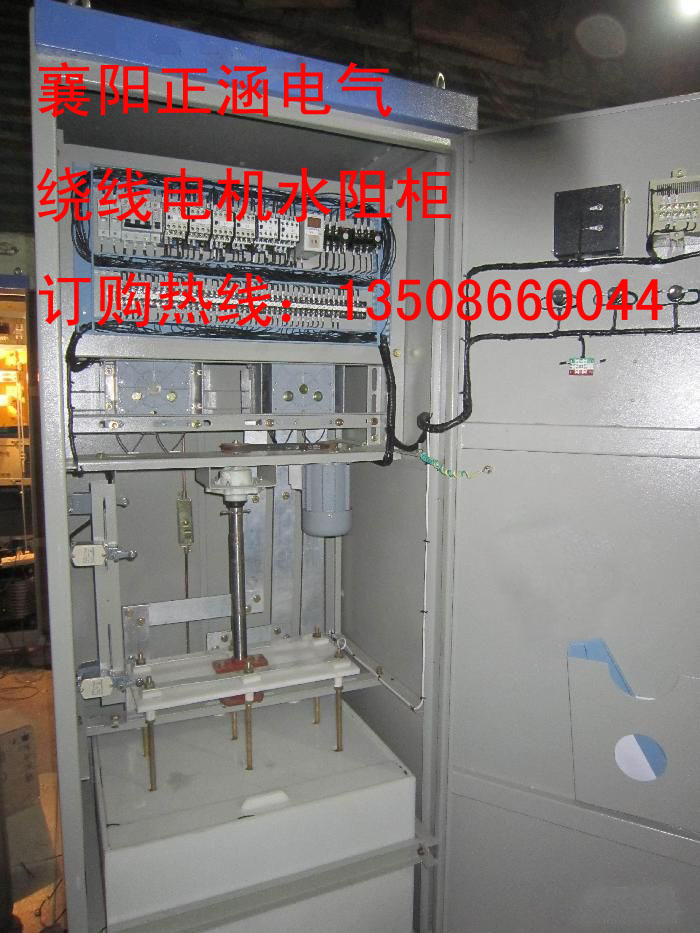

水阻柜结构组成

水阻柜也称水阻启动柜、水电阻软启动柜、液阻柜、液阻软启动柜等水阻柜/水阻启动柜主要由以下几个部分组成：

水箱、极板（分动极板及静极板）、传动机构、限位机构（行程开关）及相关电器元件，如继电器（或PLC）、时间继电器、接触器、按钮、指示灯等状置构成，主要适用于400V、3KV、6KV、10KV各个电压等级，功率范围从90KW-10000KW绕线式交流异步电动机的平滑软起动,与频敏电阻、变频器、电抗器等其它起动方式相比，具有起动功率因数高（因是阻性负载）、造价低、维护简单等特点，最低可将电机启动电流限制在额定电流的1.3倍，有效减小电机启动对电网的冲击，因而在近年来广泛受到用户的亲赖。
