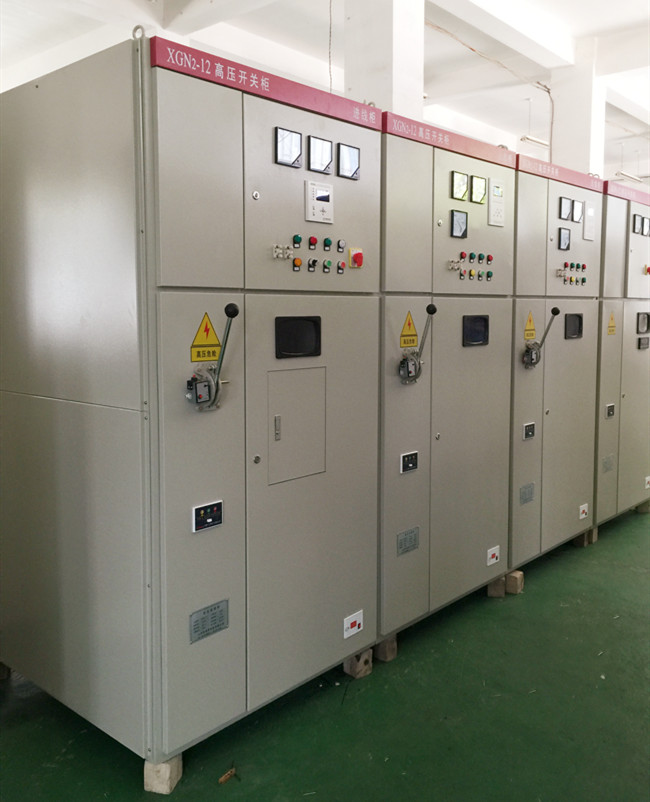

湖北高压开关柜有哪些保护装置?高压软启动柜厂家湖北正涵为您科普一下: 进线柜:断路器、电流互感器、综保、智能操控装置、避雷器出线柜:断路器、电流互感器、综保、智能操控装置、避雷器、接地刀、零序电流互感器 PT柜:隔离刀、高压熔断器、电压互感器、综保、智能操控装置、避雷器进出线柜主要是开断功能,所以断路器是必须的,也是主要元器件。 ![](/ewebeditor/uploadfile/20191223153639899.jpg)
电流互感器是把一次大电流变成1A或5A的电流信号提供给二次用:测量-电流表显示、计量-电度表、保护-综保。 低压断路器有脱扣装置,高压断路器本身没有保护功能,所以要加综保,综保接受被保护断路器的电流信号,接受PT柜的电压信号,来监测系统的故障情况,当有故障时发出报警或分断命令,断开断路器。 智能操控装置是把10kv高压开关柜一些辅助功能集中到一个装置,功能有:手动分、合断路器,小车位置指示-试验位、工作位、检修位,接地刀合分指示、断路器合分指示、储能完成指示、温湿度指示、自动加热-除湿,还有的具备语音功能-当人靠近的时候回提示该设备带电危险等。 如果没有这个装置,就需要开关柜成套厂家把这些功能通过按钮,指示灯等来实现,现在的高压开关柜这个基本是标配,老的开关柜没有这个装置。 避雷器所有的柜子都有,也叫过电压保护器,一是防雷击,二是防操作过电压。接地刀只有出线柜需要,是为了检修出线柜下级设备的时候代替挂地线,检修安全,电气规程,进线柜不需要,因为进线柜的下口是来电的。出线柜拉出后下口一般就不带电了,进线柜拉出后下口仍可能带电。零序电流互感器是出线柜专用,是为了检测出线电缆的接地故障。对于进线柜的出线就是母排了,进线电缆的接地故障由上级断路器检测。
|
