一、适用范围

适用于冶金、供热、建材、电力、矿山等工业领域的额定电压380V-12KV、额定功率220KW~6000kw的高压绕线式电机的起动与调速,是大中型风机、泵类等设备节能改造主选调速设备。

亦适用于配合变负载特别是冲击性负载情况下电动机瞬间系统的过流保护,如轧机软起动和过钢时抑制浪涌电流的保护与运行。

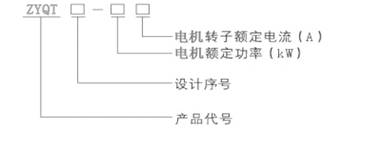

二、型号说明



三、工作原理

本装置由起动系统、热交换系统和电控系统三部分组成。在电机的转子回路串入一特制的液体电阻,通过传动装置平滑地调整液体电阻中两极板间的距离,来改变电阻值,达到调整电机转速的目的。电阻越大,电机转速越低;电阻为零,电机达到全速。电机在调速运行状态下电阻长期通电所产生的焦耳热,由循环装置将液体强制泵入换热设备,进行散热。换热用冷却水可以循环使用。

四、技术特点:

1、兼做电动机的软起动装置之用,起动电流小(≤额定电流的1.3倍),起动平稳,可连续起动;

2、无级调速,调速比可达2:1;若用户需要更大调速比的调速器,也可提供特殊设计。

3、采用PLC控制,编程语言执行IEC1131标准,所有模拟量、数字量I/O接口可编程,可扩展;

4、节能效果显著。仅次于变频,比液力耦合器调速方式的调速效率高约3%~8%;若风量的利用率在85~60%之间,其节电效果可达25~50%。

5、本装置运行安全可靠,操作维护方便,因为属纯电阻性质,故对电网无谐波污染,同时对电网电压的波动要求不高;

6、 与变频调速、可控硅串级调速相比更经济可靠实用,基本免维护;

7、 与液力偶合器相比,布置灵活,使用方便;

8、 电阻阻值是连续变化的,该装置调节风量的线性度更好。

9、工业标准通信接口,既可就地监控,也可远程监控。


五、技术参数

起动起始电流

lq1.3le

ZYQT系列

调速比(T型)

风机、水泵类负载21;推荐范围60%90%

保护抑制冲击特性(B型)

轧机可根据实际工况而定,转差率S≤0.12

运行节电率

风机、水泵类负载约30%以上

电液正常工作温度(℃)

070

防护等级

IP20IP32(对防护等级有特殊要求可协商定货)


六、正常使用环境条件

1、环境温度:最高温度+40℃,下限不低于-5℃;

2、相对湿度:日平均不超过95%;月平均不超过90%(+20℃);

3、安装地点有自来水源;对水质的要求是:

1)用作配制电阻液及运转中的补加用水,应是蒸馏水或软化水或静置过的开水,必须纯净无沉淀物和悬浮物;

2)冷却用水应纯净无杂物,水源压力不低于0.2MP,水温不超过30℃;

4、安装地点:无火灾、无爆炸危险的介质,无化学腐蚀及剧烈振动;

5、控制柜电源:三相四线380V/220V,50Hz;ZYQT系列220~2000以下,电源容量为20A,

ZYQT-3200,电源容量为30A;

4、若转速调至全速的三分之二以下,为防止电动机过热,用户应有电机附加散热措施(另

配电机散热风扇);

5、海拔高度:不超过2千米;

6、地面倾斜度:不超过50度;

6、对北方冬季保暖不良可能结冰的场合,可选用电加热器型;

注:若有特殊使用条件,请在订货时与我公司声明和协商。

七、搬运及吊装

1、单箱吊装避免撞击;

2、电阻柜严禁躺倒搬运,以免损坏传动件及绝缘箱体。

八、安装

1、液体电阻调速柜最好安装在可以泄水的水泥平台上;

2、安装地面应水平,柜体应垂直水平面安装;

3、液体电阻调速柜应装在电缆道的正上方,配槽钢基座;

4、电机转子电缆接入液体电阻调速柜内的主接线铜排上;

5、转速传感器安装在电机与风机联接处附近,与调速柜采用三芯屏蔽电缆进行电气联接;

九、订货须知

订货时请提供设备型号及下列资料:

1、提供电机有关参数(电动机型号、额定定子电流、额定定子电压、额定功率、额定转子电流、转子开路电压、额定转速),对于B型(保护抑制冲击)应提供设计电阻参数或要求的转差率S;

2、电动机拖动的负载类型、工况;

3、设备表面颜色;

4、若有其它特殊要求(如增加防护等级、使用环境比较特殊等),可与我公司协商订货。
