一、概述

变负载进相器是专为大中型绕线式异步电机节能降耗而设计开发的就地无功功率补偿装置。它主要针对突变式负载场合，能够自动跟踪负载变化，不仅包括了静止式进相器（主要用于负载比较恒定的情况）的所有功能，更重要的是能够根据负载变化情况自动调节相关参数，使其补偿效果无论在何种情况下始终保持在理想的补偿状态。

适用范围

主要应用于水泥厂、钢厂、木业、糖业、矿山、化工等行业中大型绕线电机负载不稳定的情况下实现动态跟踪（如钢厂的轧机、木业的热磨机、糖业的撕解机等设备上）。

工作原理

  采用先进的交—交变频技术和微机控制技术，通过电力器件生成与电动机转子同频、相位互差90°、幅值相当的一个三相电源，串入转子回路中，改变转子侧的功率因数，进而改变定子侧的功率因数，达到无功补偿的目的。

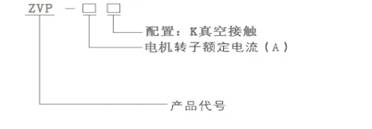

二、型号说明



二、技术特点

1、补偿效果优于电容器补偿，不仅仅提高了线路的功率因数，更重要的是也提高电机本身的功率因数；

2、可使电机功率因数稳定补偿到所设定的任意值（0.95以上），无功功率降低60％；
3、可降低电机定子电流10-20％，节约线损铜损20-30％；

4、电机温升显著降低，过载能力及效率大大提高，延长电机使用寿命；

5、微机控制，可自动跟踪电机运行状态变化并自动调整相关参数使补偿效果最佳，适应能力强。其综合性能优于传统的静止式进相器；

6、适用范围宽，恒负载和突变负载情况都可使用；

7、全数字化设计，能自动进相与退相，操作简单，具有全面的故障自动监测及保护功能，稳定可靠，维护保养方便。

三、技术参数
电动机功率因数 达到0.95以上
电动机定子电流 下降10%～20%
电动机绕组升温 下降10%以上
保护等级 IP32

四、正常工作环境条件

1、环境温度不高于+40℃；

2、产品安装使用时，使用地点的海拔高度不超过2000M。

3、周围空气相对湿度不大于90%；

4、户内安装使用，安装时自下垂直面的倾斜度不超过5%

5、设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

五、订货须知

订货时请提供设备型号及下列资料：

1、产品的全型号及负载设备类型、工况及相关参数；

2、设备表面颜色

3、根据需要，还可另配套提供我司生产的高压开关柜及液阻启动柜。

4、若有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货）
