适用范围

SRW2-1600系列万能式断路器

SRW2-1600万能式断路器(以下简称断路器)，适用于交流50Hz，额定电压400v、690V，额定电流200A至1600A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、漏电等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。断路器具有开放式通讯接口，可实现四遥，以满足自动化系统集中控制的要求。

630A及以下断路器可用作直接操作电动机，作为控制电动机的偶然起动、停止之用。

断路器符合GB14048.2《低压开关设备和控制设备 低压断路器》和IEC60947-2《低压开关设备和控制设备第2部分：低压断路器》等标准。

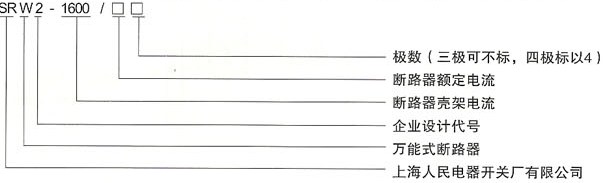

产品型号含义及分类



一些常见的型号有：SRW2-1600

分类

1．按安装方式分：

a．固定式 b.抽屉式

 2．按级数分：

 a．三级 b.四级

 3．按操作方式分：

a．电动操作

b．手动操作(检修、维护用)

4．按脱扣器种类分：

a．智能型过电流脱扣器

b.欠电压瞬时(或延时)动作脱扣器

c.分励脱扣器

 5.按进出线方式分：

a.垂直进出线

b.水平进出线

c.H型(通讯用)

注：母排可以旋转90°，水平接线与垂直接线可随意转换

6.按智能型过电流控制器分：

a.L型(经济型)

b.M型(普通智能型)

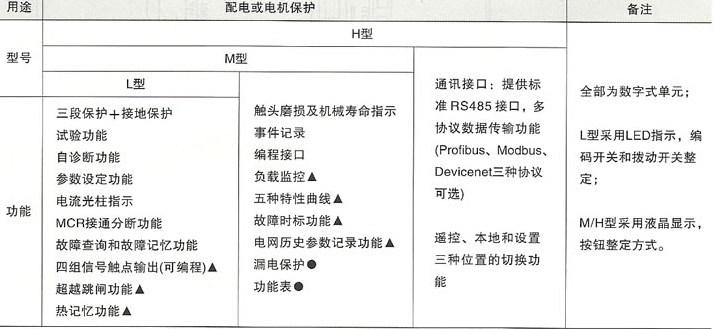

三种控制器的功能如表1所示



注：以上“▲”标志为增选功能，其余为基本配置功能，以上“●”标志见如下详细说明：

1．M、H型如若增选“漏电保护”功能，则无接地保护功能；

2．对于M型，“功能表”为增选功能，但对于H型而言，“功能表”为基本配置功能。

主要技术参数

1.断路器的额定电流规格见表2

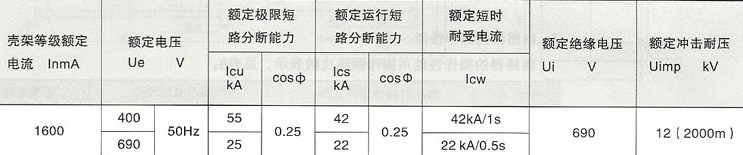

2.断路器的基本参数见表3



注1：飞弧距离为零；

注2：表中的分断能力上、下进线相同。

3,脱扣器的电流整定值Ir及允差见表4



注1：表中Ir1表示长延时保护整定电流，Ir2表示短延时保护整定电流，Ir3表示瞬间保护整定电流，Ir4表示接地保护整定电流；

注2：用于690V时，瞬时保护整定电流的最大整定值为10kA；

注3：当具有三段保护时，整定值不能交叉，且Ir1<Ir2<Ir3。

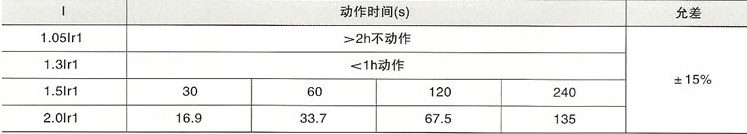

4.长延时过电流保护反时限动作特性见表5



注：2.0Ir1的时间按I²T=(1.5Ir1)²tL计算，其中tL为1.5Ir1时动作时间，由用户整定。

5.短路短延时过电流保护动作特性见表6
L型控制器为定时限动作特性，当过载电流I超过设定值tsd，控制器分别按0.2s和0.4s二档时间中的一档延时保护。



6.接地故障保护特性

接地故障时间整定值t4见表7，接地故障出厂时时间整定值为“OFF”。



注：L型脱扣器接地故障时间整定值为0.2s、0.4s可选。

断路器的操作性能

7.断路器的操作性能用操作循环次数表示，见表8.



8.断路器的分励脱扣器、欠电压脱扣器、电动操作机构、释能(闭合)电磁铁、智能型脱扣器的工作电压见表9.



注：分励脱扣器的可靠动作电压范围为(70%～110%)Us，释能(闭合)电磁铁为(85%～110%)Us。

9..断路器的欠电压脱扣器

欠电压脱扣器为欠电压瞬时脱扣器和欠电压延时脱扣器两种。欠电压脱扣器通过欠电压延时装置上的拨动开关，调整延时时间，延时时间的整定值为0.3s、0.5s、1s、3s、5s。在1/2延时时间内，电源电压恢复到85%Ue及以上时，断路器不断开；电源电压在35%～70%Ue时能使断路器断开；电源电压≤35%Ue时断路器不能闭合。

10.辅助触头的性能

辅助触头为四常开四常闭转换触头，其它参数见表10。



注：有关SRW2系列万能式断路器更详细的介绍，请见本公司新产品样本。

SRW2-1600系列万能式断路器的外形及安装尺寸

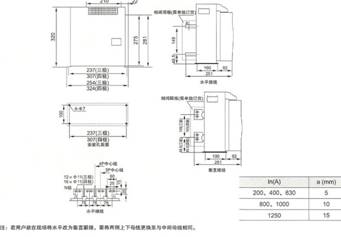

SRW2-1600/200～1250抽屉式断路器外形尺寸及安装尺寸

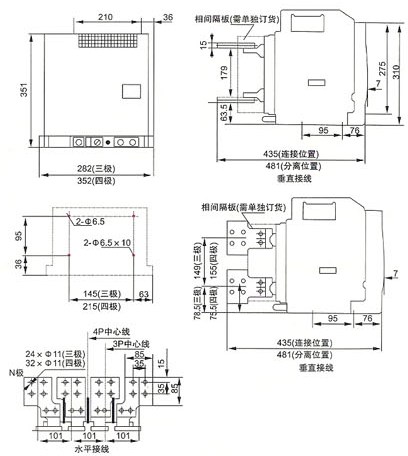

SRW2-1600/1600抽屉式断路器外形尺寸及安装尺寸

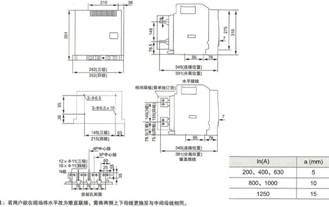

SRW2-1600/200-1250固定式断路器外形尺寸及安装尺寸

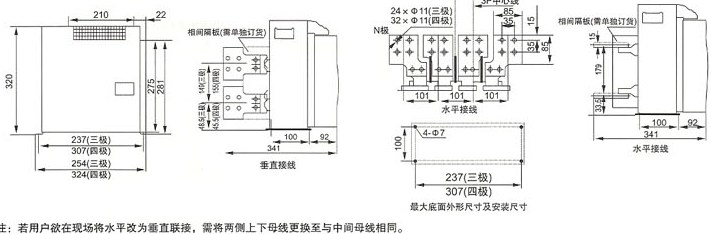

SRW2-1600/1600固定式断路器外形尺寸及安装尺寸

SRW2-1600抽屉式断路器面板开孔尺寸
