一、概述

GCK型低压抽出式开关柜是作为三相交流频率为50(60)HZ、额定工作电压为交流380V(660V)系统的配电和异步电动机的控制设备。是高级型抽屉式低压成套开关设备,它由一个或多个封闭的控制柜组成,控制柜主要由一些将其主电路开关电器和控制测量元件按功能规定的功能单元电路汇集而成。功能单元,按上下叠装的方式安装在封闭的金属柜体内,并与柜内的垂直母线通过插件连接。

该开关柜适用于工矿企业、高层民用建筑、发电厂、冶金 轧钢、石油化工、轻工纺织、港口码头、大厦宾馆等行业的配电系统,作为发、供电系统中的配电、电动机集中控制、无功功率补偿使用的配电装置。

GCK型低压抽出成套开关设备按IEC439及NEMAICS2-322标准设计,并符合GB7251和ZBK36001有关标准。

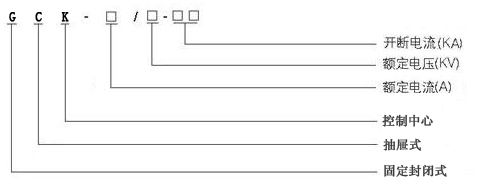

二、型号说明


三、技术及结构特点

1、具有较高的分断能力,采用了ME、AH、3WE等性能先进的框架式开关,使系统的分断能力达到50KA。

2、达到国际标准,完全按IEC439和NEMAICS2-322标准设计和验证。

3、开关柜采用拼装式组合结构,模数孔安装,零部件通用性强,适用性好,标准化程度高。优良的结构设计,整个系列采用具有模数为20mm的薄壁异型钢材组成骨架,重量轻,强度大,可放功能单元的有效高度为1840mm,可进行单面操作、 双面操作。

4、可靠的绝缘系统,水平母线采用隔板加以隔离,垂直母线引入母线盒内,保证了最大的安全性。

5、母线平置式排列使装置的动热稳定性好,能承受80/176KA短路电流的冲击。

6、较高的载流量,水平母线电流可达2500A。

7、新颖的控制板,指示灯、按钮、电流表安装在控测板上,热继电器、接触器可在面板上操作。

8、功能单元具有三个位置,功能单元可以按IEC439的规定,达到连接、试验、分断位置的性能要求。

9、更完美的操作机构,具有联锁作用:断路器合闸,门不能打开,断路器断开,门才能打开。可采用挂锁锁住操作机构,保证断路器不能随意操作。

四、技术参数

参数名称

数值

主电路额定工作电压(V)

380

额定绝缘电压(V)

660

额定频率(Hz)

50(60)

控制电动机最大容量(KW)

155

额定电流(A)

水平母线

≤4000

垂直母线(MCC)

1000

母线额定短时耐受电流(kA/1S)

50

母线额定峰值耐受电流(kA/0.1S)

105

工频试验电压(V/1min)

主回路

2500

辅助回路

2500

防护等级

IP40


五、正常使用环境条件

1、环境温度:周围空气温度不高于+40℃,不低于-5℃,在24小时内平均温度不高于+35℃;

2、地震烈度:≤8度

3、海拔高度:≤2000m

4、相对温度在最高温度+40℃时不超过50%,在较低温度时允许有较高的相对温度,如+20℃时为90%;

5、设备应安装在无显著摇动和冲击振动的场合,垂直安装,倾斜度不应大于5度;

6、周围环境:空气清洁,无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

六、订货须知

订货时请提供设备型号及下列资料:

1、产品的全型号及负载设备类型、工况及相关参数;

2、设备表面颜色

3、若有其它特殊要求(如增加防护等级、使用环境比较特殊,可与我公司协商订货)
