一、概述

KYN60-40.5(Z)型金属铠装移开式交流金属封闭开关柜(以下简称开关柜)系三相交流50HZ、额定电压40.5KV的户内成套配电装置,断路器可选配ZN85-40.5、VEP-40.5、HD4、VBG等真空断路器和法国阿海珐公司FP等系列六氟化硫断路器,能满足不同用户的要求,作为发电厂、变电站及工矿企业接受和分配电能之用,并对电路起到控制、保护和监测等功能,还可以用于频繁操作的场所。

本产品符合标准 GB3906(3-35KV交流金属封闭开关设备)。 GB/T11022(高压开关设备和控制设备标准的共用技术要求)。 IEC60298(额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备),DL/404(户内交流高压开关柜订货技术条件)。

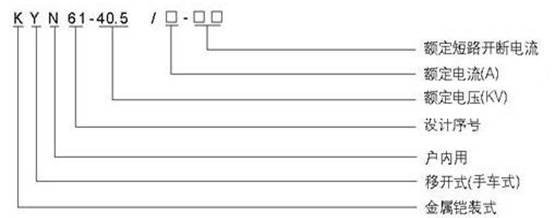

二、型号说明



三、技术及结构特点

1、柜架按金属封闭铠装移开式结构设计,柜体采用组装结构,结构紧凑,占地面积小。

2、柜体采用冷轧钢板或镀锌薄钢板弯制后,通过高强度螺栓和铆螺母连接而成,表面采用喷塑或镀锌工艺。断路器采用手车落式结构,使产品具有外形美观手车与柜体的配合精度高、互换性好等优点。

3、实现关门操作。开关柜内断路器、接地开关等各项正常操作,都在高压隔离室关闭条件下进行,满足五防要求。

4、开关柜的各功能小室均采用金属隔板封隔,并设有独立的压力释放通道。

5、手车柜内移开通过丝杠螺母摇进装置,方便省力。

四、技术参数

参数名称

单位

数值

额定电压

KV

40.5

额定频率

HZ

50

额定电流

A

125016002000

额定短路开断电流

KA

202531.5

额定峰值耐受电流

KA

506380

额定短路持续时间

S

4

额定短时耐受电流

202531.5

额定绝缘水平

1min工频耐压

KV

95

雷电冲击电压

KV

185

外形尺寸

1400*2800*2600

防护等级

外壳IP4X,隔室间及断路器室打开时IP2X



五、正常工作环境条件

环境温度:+40℃~-15℃;日平均最高温度:+35℃ ;日平均最低温度:5 ℃

地震强度:≤8级

海拔高度:≤2000m

最大相对湿度:≤95%(±25℃) 日平均相对湿度:≤90%月平均相对湿 度:≤85%

水蒸气压力:日平均值不超过 2.2KPa、月平均值不超过1.8 KPa。

周围环境:无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

六、订货须知

订货时请提供设备型号及下列资料:

1、产品的全型号及负载设备类型、工况及相关参数;

2、设备表面颜色

3、若有其它特殊要求(如增加防护等级、使用环境比较特殊,可与我公司协商订货)
