ZN85-40.5（3AV3）型户内交流高压真空断路器（以下简称“高压真空断路器”）适用于交流50Hz.35kV电力系统中，可供工矿企业、发电厂及变电站等作为保护和控制设备之用,并适用于频繁操作的场合。

ZN85-40.5高压真空断路器主要技术参数

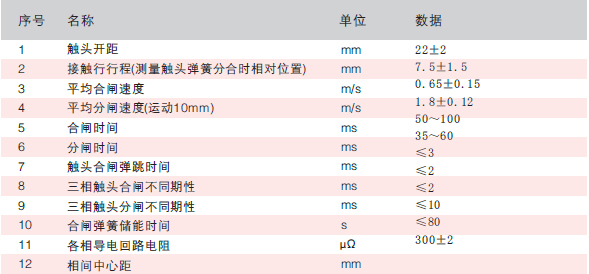

高压真空断路器装配调整后的机械特性技术参数



高压真空断路器外形及安装尺寸

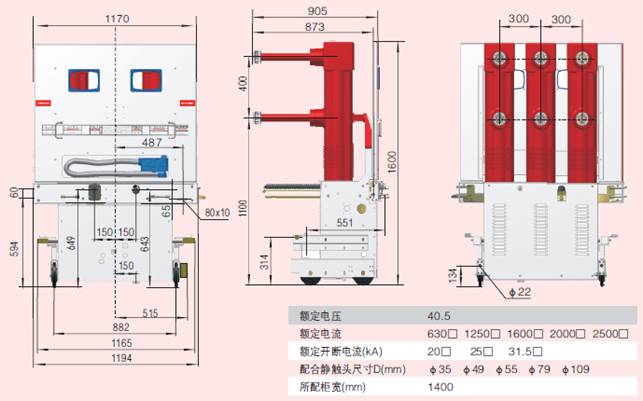

配KYN61一40.5 断路器外形尺寸图

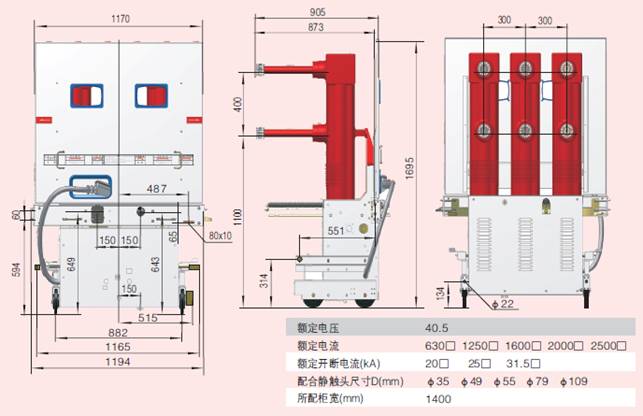

配KYN61一40.5（上航空插座） 断路器外形尺寸图

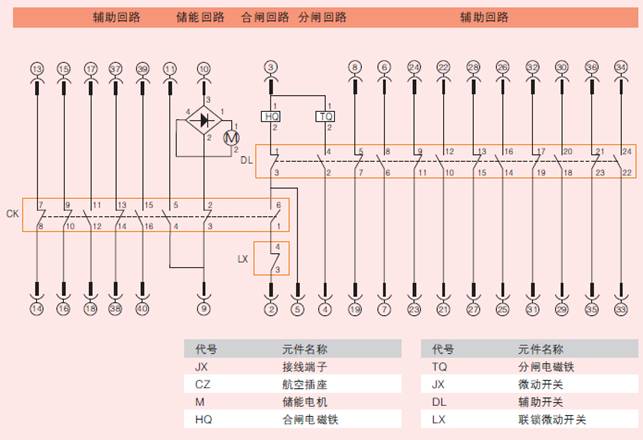

高压真空断路器电气原理图

ZN85-40.5手车式真空断路器常规电气控制原理图
