液阻柜接线图_液阻柜一次回路图,液阻柜也称水阻柜、水电阻启动柜、液态电阻软起动柜等，近年来使用比较广泛的液体电阻软启动柜，充分利用了水电阻热容量大，可调性好的特点，可将电机的起动电流控制在2.5-3倍电机额定电流的范围内，极大地降低了起动电流，其良好的起动特性使之成为目前国内外大中型容量电机理想的软起动产品。起动性能远优于星—三角减压、延边三角形减压、电抗器减压等方法。

液阻柜接线图_液阻柜一次回路图

一、绕线式电机液阻柜接线图：


二、液阻柜工作原理

根据电机学理论我们知道：对于绕线式异步电动机来说，当电网电压及频率不变时，在绕线式电动机转子回路串入适当的电阻，一方面可以减小起动电流，另一方面又可以增加起动转矩，由此可见我们若能让串入转子回路中电阻随电动机转速增加而相应减小，那么我们就能在起动过程中始终使电动机获得较大起动转矩及最小起动电流。
液阻柜就是利用这一原理，在被控绕线电动机的转子回路中串入特殊配制的电解液作为电阻，并通过调整电解液的浓度及改变两极板的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求，从而使电动机获得最大起动转矩及最小起动电流，进而平稳起动。
三、液阻柜性能特点
○软起动，起动电流小：Iq≤1.3Ie（A）
○降低了电机起动升温，有效地延长电机使用寿命；
○起动过程平滑，对机械设备无冲击；
○可连续起动5～10次，起动性能优于频敏起动器；
○对电网要求不高，不会产生谐波而影响电网；
○结构可靠、简单，安装、维护方便；
○通用性好，可适用任何负载状况下绕线式电机软起动，特别适用于重载起动；
○具有起动超时、失压、超行程、超温等多重保护功能。



四、液阻柜应用

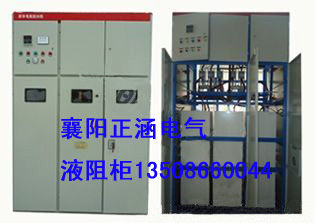

湖北正涵电气ZYQR系列绕线式液阻柜，是我公司利用液体电阻技术，专为改善大中型绕线式异步电动机的起动性能而研制的新一代起动器。

可广泛用于水泥，化工，冶金，矿山，电力等行业75～20000kw绕线式异步电动机,与球磨机、水泵、风机大中型重负载配套，解决了大中型电机起动难的问题，该问题已作为起动器的最新换代产品在全国两千家企业使用，其卓越的起动性能受到广大用户的普遍好评。
