静止式进相器工作原理

   一般来讲，进相机会被分为两种类型，ZHP静止式进相器和ZVP变负载进相器。本文着重讲述的是静止式进相器，我们一般称呼它们为ZHP系列静止式进相器，它主要由四大单元组成，这四个单元分别是进退相机构、晶闸管变频装置、信号采集单元核单片机处理单元及操作控制回路。当电机工作的时候，进退相机构就会发生相互的进相补偿。而信号采集单元将工频电压信号和电机转子的电流信号进行处理，并将处理的结果转换成电信号发送给晶闸管，晶闸管得到信号之后发出触发信号，并检测电机实时的工作情况，同时它还能够根据实际情况进行自我诊断，当进相机完成这样的工作时，进相机就能够在最大程度上避免电机工作发生不必要的电能损耗，提高电机的工作效率，降低电能费用。

进相器工作原理图

进相器接线图：

图1：ZHP静止进相器工作原理图，进相器接线图



   ZHP静止进相器通过检测电机转子回路电流的变化,经过控制器的智能化处理,能自动跟踪电机转速的变化，控制变频器把50Hz的交流市电转变成与异步电动机的转子电流频率相同的电势EF，施加到绕线式异步电动机的转子绕组上，以改变电机的转子和定子电流的相位。使异步电动机的功率因数明显提高（如图2所示），从电网吸取的无功功率大大减少,定子电流大幅度降低。


低                                             　

a.不接进相器                                b.接入进相器

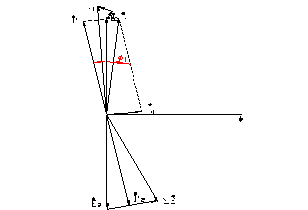

图2：异步电动机电流相量图



进相器补偿特性

ZHP系列型静止进相器的补偿特性如图3示：


随着补偿电压的逐步升高，定子侧的无功功率逐渐减小，功率因数逐步上升，定子电流逐渐减小。当补偿电压高到一定值后，定子侧的无功功率减小到接近于零，功率因数上升到近似于1，而电机的输出功率维持不变。



图3：ZHP系列型静止进相器补偿特性



静止式进相器性能特点


ZHP系列静止式进相器是大中型绕线式电机无功就地补偿的高科技产品，适用于各行业90～10000kw高低压绕线式异步电动机。ZHP系列静止式进相器的优良性能主要表现在以下几个方面：


1)采用先进的交交-变频技术和微机控制技术，可靠性高。


2)可使电机功率因数提高到0.95～0.99之间的范围，无功功率降低60%上。


3)降低电机定子电流l0%～20%，降低线损、铜损20%-30%。


4)电机温升显著降低，效率及过载能力大大提高，电机使用寿命延长。


5)补偿性能远优于电容补偿：不只是提高了线路的功率因数，更重要的是提


高了电机本身的功率因数。


6)综合性能优于旋转式进相机：微机控制，可自动跟踪电机运行状态变化并


自动调整相关参数使补偿效果最佳；无转动部件，因而适应环境的能力更


强。


7)因效率提高而节能效果显著。


8)具有故障自动保护功能，操作简单，维修保养不影响生产。





静止式进相器运用范围


ZHP系列静止式进相器的应用范围极为广泛，在水泥、化工、木业、糖业、钢铁、冶金、矿山等行业中用作各种负载的绕线式异步电机的无功就地补偿设备，如：


◆球磨机◆风机 ◆压榨机◆破碎机


◆压缩机◆轧钢机◆撕解机◆热磨机
