高压开关柜是用于电力系统的电气柜设备。高压开关柜的作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护。高压开关柜内的部件主要有高压断路器、高压隔离开关、高压负荷开关、高压操作机构等。正涵电气生产的高压开关柜种类很多，下面为大家介绍高压开关柜的种类：




1、按照柜体结构：

分为敞开式高压开关柜、金属封闭箱式高压开关柜、金属封闭间隔式高压开关柜和金属封闭铠装式高压开关柜等。


高压开关柜的结构分类

金属封闭箱式高压开关柜不具有隔离防护板，但是该高压开关柜外壳部分是由金属制成，为金属封闭式开关设备。

金属封闭间隔式高压开关柜的安全性较好，金属封闭铠装式高压开关柜与之间的基本结构相似，区别仅在于具有一个或多个符合一定防护等级的非金属隔板。

金属封闭铠装式高压开关柜是一种封闭式的开关设备，它的特点是，内部主要组成部件都会被接地的金属隔板隔离。在各种高压开关柜中，金属封闭铠装式高压开关柜属于安全性能较好的一种。翀源电气生产的金属封闭铠装式高压开关柜外壳有以下几种分别是KYN61-40.5 ， KYN28A-12(GZS1),KYN28A-24


2、按断路器安装方式：



分为移开式高压开关柜和固定式高压开关柜


高压开关柜的断路器安装方式分类

移开式高压开关柜也被称为手车式高压开关柜，它的特点是将断路器等主要元器件安装在可以抽出的手车上。移开式高压开关柜的优点是供电可靠性较高，常见的手车有隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等。

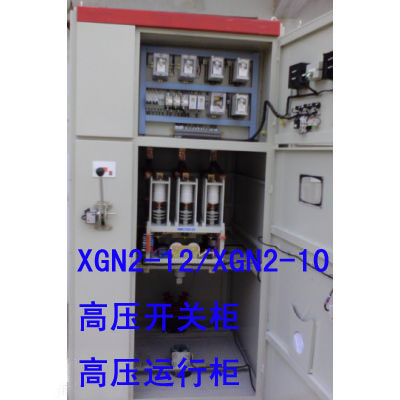

固定式高压开关柜，顾名思义是将断路器等全部电气元件都固定安装在开关柜内。固定式高压开关柜的优点是结构简单，经济性好，一次性投资较少。如本公司生产的XGN2-12型固定式开关设备柜体。
