一、概述

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A配电系统,作为动力,照明及配电设备的电能转换、分配与控制之用。

产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便,系列性,实用性强、结构新颖,防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

GGD型固定式交流低压开关柜符合《低压成套开关设备和控制设备》IEC439-1《低压成套开关设备》GB7251-2005 ,《低压开关设备和控制设备 低压断路器》GB14048.2—94《低压开关设备和控制设备、低压断路器、低压开关、隔离开关及熔断器组合电器》GB14048.3-93等标准。参照国际IEC298的标准,具有“五防”闭锁功能。

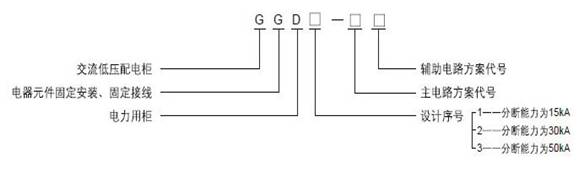

二、规格型号


三、技术参数

技术标准编号

IEC439GB7251.1

外壳防护等级

IP30,也可以根据要求在IP20~IP40之间选择

型号

额定电压(V

额定电流

A

额定短路开断电流(kA

额定短时耐受电流(1S)kA

额定峰值耐受电流(kA

GGD1

380

A

1000

15

15

30

B

600 (630)

C

400

GGD2

380

A

1500(1600)

30

30

63

B

1000

C

GGD3

380

A

3150

50

50

105

B

2500

C

2000

外形尺寸(mm

2200

6008001000

600800


四、基本结构

1、GGD低压开关柜按其用途可分为:受电柜、母线联络柜、, 馈电柜、电动机控制柜、无功功率补偿柜、照明配电柜 。

2、GGD低压开关柜的柜体采用通用柜的形式,柜架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质量。

3、GGD低压开关柜设计时充分考虑到柜体运行中的散热问题,柜体上下两端均有不同数量的散热槽孔,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。

4、柜门用转轴式活动铰链与构架相连,安装、拆卸方便。门的折边处均嵌有一根山型橡塑条,能防止门与柜体直接碰撞,提高了产品的防护等级。

5、装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接,整柜构成完整的接地保护电路。

6、柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

五、正常使用环境条件

1、配电柜周围环境温度不高于+40℃,不低于-5℃。

2、配电柜安装使用时,使用地点的海拔高度不超过2000M。

3、配电柜周围空气相对湿度不大于90%(+25℃)。

4、配电柜应安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。

5、配电柜周围空气相对湿度在最高温度40度时不超过5%,在较低温度时允许有较大的相对温度,应考虑到由于度的变化可能会偶然产生凝露的影响

6、开关柜安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所

7、用户有特殊要求时可与制造厂协商解决

六、订货须知

订货时请提供设备型号及下列资料:

1、低压配电柜产品的全型号及负载设备类型、工况及相关参数;

2、配电柜表面颜色

3、若对开关柜有其它特殊要求(如增加防护等级、使用环境比较特殊,可与我公司协商订货)
